- Kommunikation via Ethernet
- USB oder RS-485 möglich

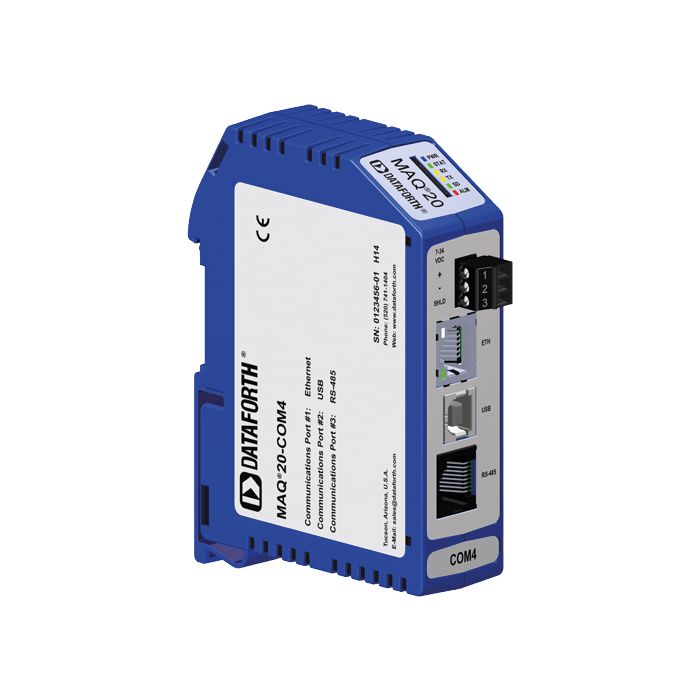

Das MAQ20 Kommunikationsmodul wird in zwei Ausführungen angeboten und stellt die Verbindung zwischen einem Hostcomputer und einem MAQ20 Datenerfassungssystem her. Das MAQ20-COM4 kommuniziert über Ethernet, USB oder RS-485. Das MAQ20-COM2 verwendet Ethernet, USB oder RS-232. Die Ethernet-Kommunikation verwendet das Modbus TCP-Protokoll und die USB-Kommunikation basiert auf dem Modbus RTU-Protokoll, das auch die RS-485- und RS-232-Kommunikation verwendet. Für die serielle Kommunikation über RS-485 kann über eine Zweidraht- oder Vierdraht-Verbindung verwendet werden.
Bis zu vier Ethernet-Anschlüsse gleichzeitig werden unterstützt und jeder Anschluss kann bis zu vier Modbus TCP-Transaktionen gleichzeitig verarbeiten. Die serielle Kommunikation über RS-232 oder RS-485 erfolgt mit einer Baudrate von bis zu 921,6 kbps.
Eine nützliche Funktion des MAQ20-Systems ist die Fähigkeit, erfasste Daten für eine spätere Analyse lokal zu speichern. Dies wird durch die einfach zugängliche und herausnehmbare Mikro-SD-Speicherkarte mit 4 GB Speicher ermöglicht, die sich im MAQ20-COMx-Modul befindet und dazu verwendet werden kann, Daten aus allen Eingangsmodulen zu speichern. An jedes MAQ20-COMx-Modul können bis zu 24 I/O-Module in sämtlichen Kombinationen angeschlossen werden, wodurch eine hohe Kanalzahl und eine große Flexibilität bei der Systemkonfiguration möglich werden.
Für die Stromversorgung wird das Kommunikationsmodul an eine Stromquelle mit 7-34 VDC angeschlossen. Spannungsregler und geschützte Stromzuführungen im Modul versorgen sowohl die internen Schaltkreise als auch alle I/O-Module im System mit Strom. Wenn viele leistungsstarke I/O-Module in einem System verwendet werden, können für die notwendige zusätzliche Stromversorgung Netzteile zur Lastverteilung mit Boost-Eigenschaften in normale I/O-Modul-Steckplätze eingesteckt werden.
Um die Robustheit zu gewährleisten, hat das Kommunikationsmodul eine 50 VDC-Isolierung zwischen Schnittstelle und Bus und die Netzeingangsklemmen sind gegen Überspannung, Transienten und Verpolung gesichert. Ein MAQ20 Datenerfassungssystem muss mindestens über ein Kommunikationsmodul, ein Backbone und ein I/O-Modul verfügen.
Produkteigenschaften
- Verbindung Hostcomputer und MAQ20-System
- Kommunikation über Ethernet, USB, RS-485, RS-232
- Bis zu vier Ethernet-Anschlüsse gleichzeitig
- Baudraten von bis zu 921,6 kbps mit RS-232/RS-485
- Arbeitet mit Modbus-TCP- oder RTU-Protokoll
- Lokale Speicherung von erfassten Daten
- Anschluss von bis zu 24 I/O-Modulen
- 50 VDC-Isolierung zwischen Schnittstelle und Bus des Kommunikationsmoduls
Umfassende Informationen zu MAQ20 finden Sie im Flyer — klicken Sie hier.
