- 4 Eingangskanäle
- Mit Sensoren (Voll-, Halb- und Viertelbrücke) über 4-Draht- oder 6-Draht-Verbindungen

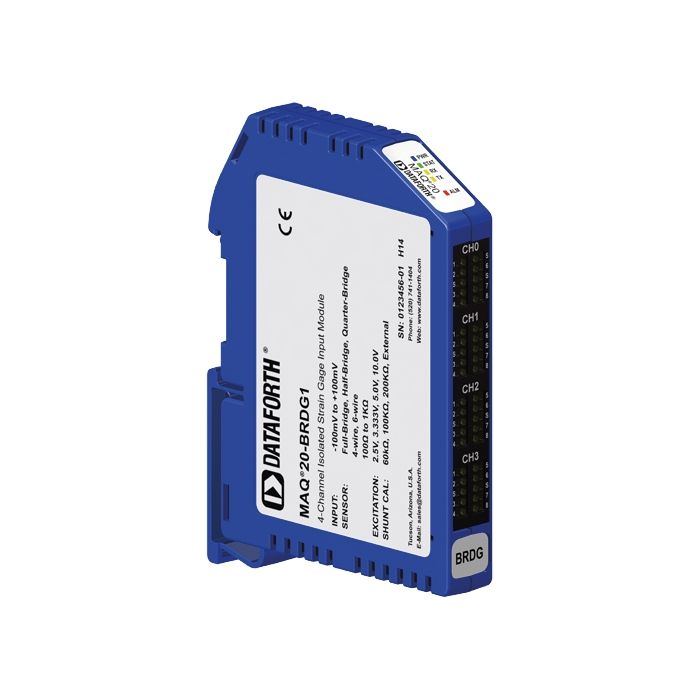

Das Strain-Gage Eingangsmodul der Serie MAQ20 bietet 4 Eingangskanäle und Anschluss für Vierdraht- oder Sechsdraht-Verbindungen mit Vollbrücken-, Halbbrücken- und Viertelbrückensensoren. Alle Kanäle sind für Messbereichs- und Alarmgrenzen sowie die Mittelwertbildung individuell konfigurierbar, um auch den anspruchsvollsten Anforderungen zu genügen. Zusätzlich können Abtastraten, Auflösung, Bandbreite, Speisespannung und Nebenschluss-Kalibrierung vom Benutzer eingestellt werden. Die Eingangssignale werden gleichzeitig abgetastet und im Stoßbetrieb (burst) können schnelle Ereignisse erfasst werden. Alarme mit einem hohen, einem tiefen, zwei hohen und zwei tiefen Tönen bieten effiziente Überwachungs- und Warnfunktionen und stellen einen optimalen Prozessablauf und ausfallsichere Anwendungen sicher. Die Hardware-Tiefpass-Filterung in jedem Kanal ermöglicht die Zurückweisung von ungewollten Netzfrequenzen. Feld-I/O-Verbindungen werden durch Zugfeder-Klemmleisten mit Positionen zum Anschluss von Abschirmungen möglich.
Die Isolierung zwischen Eingang und Bus ist gegen bis zu 1500 Vrms geschützt und jeder Kanal ist für den Fall eines unbeabsichtigten Verdrahtungsfehlers gegen eine durchgehende Überlastung von bis zu 30 Vrms geschützt. Überlastete Kanäle beeinflussen andere Kanäle im Modul nicht nachteilig, wodurch die Datensicherheit gewährleistet wird.
Eingangsbereiche können kanalweise ausgewählt werden. Vier Bereiche sind verfügbar. Eine Über- oder Unterbelastung, die bis zu 2 % von den spezifizierten Eingangswerten abweicht, ist erlaubt und die Genauigkeit ist bis zu ± Messbereichsabweichung gewährleistet.
Produkteigenschaften
- 4 Eingangskanäle für Vierdraht- oder Sechsdraht-Sensoren
- Anschluss von Voll-, Halb- und Viertel-Sensoren (mit externen Brückenergänzungen)
- Alle Kanäle individuell konfigurierbar in Bezug auf Messbereiche, Alarme und Mittelwertbildung
- Programmierbare Abtastrate und Auflösung
- Gleichzeitiges Abtasten von Eingangssignalen
- Stoßbetrieb (burst) für die Erfassung schneller Ereignisse
- Programmierbare Bandbreite, Speisespannung, Nebenschluss-Kalibrierung
- Isolierung zwischen Eingang und Bus von 1500 Vrms
- Jeder Kanal gegen eine kontinuierliche Überlastung von bis zu 30 Vrms geschützt
Umfassende Informationen zu MAQ20 finden Sie im Flyer — klicken Sie hier.
