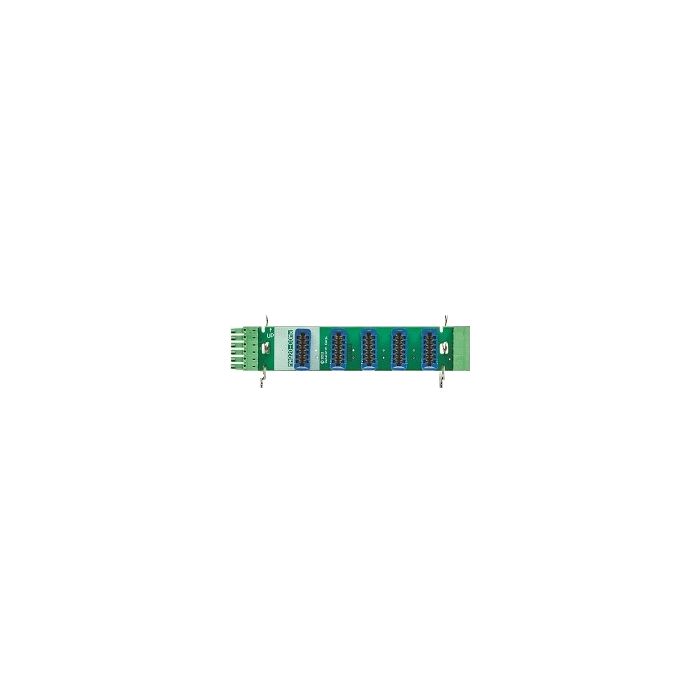

- Für 1 Kommunikationsmodul und bis zu 4 Eingangs-/Ausgangsmodule
Der Bus-Verbinder MAQ20-BKPLxx sitzt in der DIN-Schiene, die für die Montage von Modulen verwendet wird und sorgt für die Stromversorgung von Kommunikations- und I/O-Modulen und die Verbindung zwischen ihnen. Standard-Verbinder unterstützen ein Kommunikationsmodul und 4, 8, 16 oder 24 I/O-Module. Der längste Verbinder unterstützt 24 I/O-Module und passt in ein standardmäßiges 19"-Gestell. Jeder Verbinder verwendet eine steckbares Anschlussmodul an jedem Ende, sodass mit dem Standard-Verteiler eine unterschiedliche Anzahl an Systemkanälen konfiguriert werden kann. Diese Steckmodule ermöglichen, dass der Hauptteil des Systems, einschließlich des Kommunikationsmoduls, an einer Stelle installiert werden kann, während andere I/O-Modulgruppen, die an entfernten Stellen installiert werden, mit einem Kabelsatz angeschlossen werden.
Die Module können auf Knickflügel-DIN-Schienen von 35 x 7,5 mm (Industriestandard) montiert werden.
Sobald ein System mit einem Bus-Verbinder und einem Kommunikationsmodul ausgestattet ist, erfolgt die Systemkonfiguration über das Anlegen des Stroms und den Einbau der I/O-Module. Diese sind schnell austauschbar und immer betriebsbereit. Wird ein I/O-Modul in einen Verbinder eingesteckt, erkennt das Kommunikationsmodul automatisch, dass es zum System hinzugefügt wurde, registriert es im Systemkonfigurationsbericht und sorgt dafür, dass es in der Hostsoftware sofort bei der Datenerfassung und für Test- und Messanwendungen verwendet werden kann. Wird ein Modul von einen Verbinder gelöst, erkennt das Kommunikationsmodul, dass das Modul entfernt wurde, entfernt es in der Systemkonfiguration und deaktiviert es in der Software.
Produkteigenschaften
- Kompakte Montage in der DIN-Leiste
- Stromversorgung von und Verbindung zwischen Kommunikationsmodulen
- Module mit 4, 8, 16 und 24 Anschlüssen
- Vereinfacht die Systemverkabelung
- Erweiterbar für lokale und verteilte Installation
- Verpolungssichere Installation
- Langlebige, widerstandsfähige und vibrationsunempfindliche Kontakte
