Produkteigenschaften
- 3.5" LCD Farb-Display
- 5 Modelle (10Hz~2kHz / 20kHz / 100kHz / 200kHz / 300kHz)
- Konsekutive Testfrequenz

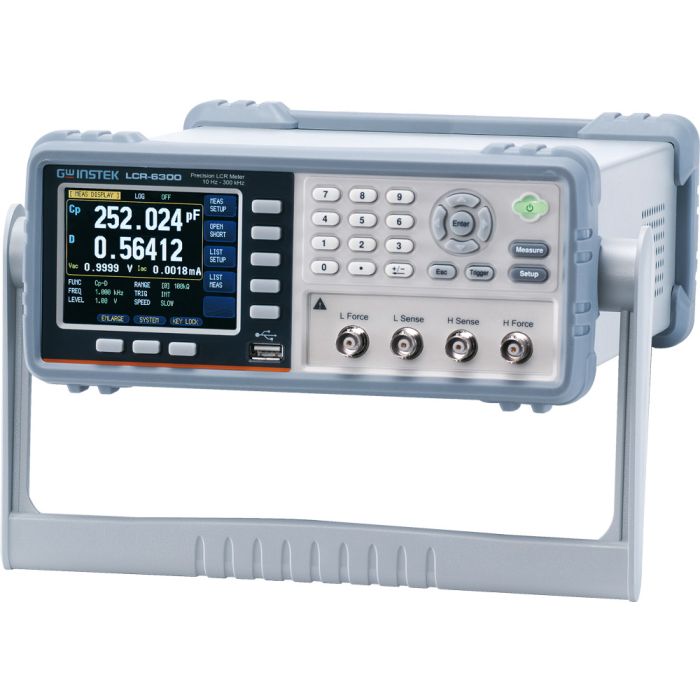

GW Instek stellt mit den Hochpräzisions-LCR-Messgeräten der LCR-6000 Serie fünf Modelle mit Testfrequenzen zwischen 2kHz und maximal 300kHz sowie einer Grundgenauigkeit von 0.05% vor. Das kompakte Design (Höhe 2U und 1/2 Rack), eine der vielen praktischen Eigenschaften dieser Serie, ist der optimale Platzsparer für Benchtops oder System-Racks und Dank seiner umfangreichen Produkteigenschaften hervorragend geeignet für R&D, Produktionstest, IQC, etc.
Produkteigenschaften
- 3.5" LCD Farb-Display
- 5 verschiedene Modelle (10Hz~2kHz/20kHz/100kHz/200kHz/300kHz)
- Konsekutive Testfrequenz
- Grundgenauigkeit: 0.05%
- Messgeschwindigkeit bis zu 25ms (max.)
- 16 Haupt-/sekundäre Parameter-Messkombinationen und zwei zusätzliche Überwachungsparameter (maximal vier verschiedene Parameter können zeitgleich angezeigt werden)
- DCR-Messungen und interne D.C. Vorspannung (±2.5V)
- PASS/FAIL Entscheidung
- Auto-Level-Control (ALC) Funktion
- BIN-Funktion (9 x BIN und 1 x AUX, insgesamt 10 x BIN)
- 10 aufgelistete Testsschritte zur Wahl von verschiedenen Frequenz-, Spannungs- und Stromkriterien
- Standardschnittstellen: RS-232C, Handler und USB-Speicher
- Kompakte Größe, ideal für automatische Anlagen (2U,1/2 RACK)
| Test Frequency | LCR-6300: 10Hz～300kHz (±0.01%) (4 digits resolution) LCR-6200: 10Hz～200kHz (±0.01%) (4 digits resolution) LCR-6100: 10Hz～100kHz (±0.01%) (4 digits resolution) LCR-6020: 10Hz～ 20kHz (±0.01%) (4 digits resolution) LCR-6002: 10Hz～ 2kHz (±0.01%) (4 digits resolution) |
| Output Impedance | 30Ω / 50Ω / 100Ω selectable |
| Basic Accuracy | Slow / Med: 0.05% Fast: 0.1% |
| Test Speed | FAST:25ms / MED:100ms / SLOW:333ms |
| Display | 3.5' LCD, RGB color (320x240) |
| Interface | RS-232(SCPI), Handler, USB Host |
| Listed Mode | 10 steps |
| Bin Function | Comparator (9BIN,AUX:1BIN) |
| Power Source | AC 90V-250V, 50-60Hz, Max. 30VA |
| Dimension & Weight | 265(W)x107(H)x312(D) mm, Approx.3kg |
| Test Signal Levels | |
| AC Voltage | 10.00mV- 2.00V (±10%) CV :10.00mV- 2.00V(±6%) |
| Current | 100.0uA- 20.00mA (±10%) CC :100.0uA- 20.00mA(±6%) (@2VMax) |
| DCR | ±1V(2Vpp), Square wave, 3Hz up 0.033A(Max) |
| DC BIAS | |
| Internal | ±2.5V (0.5%+0.005V) |
| Display Range | |
| R, X, |Z| | 0.00001Ω ~ 99.9999MΩ |
| G, B, |Y| | 0.01nS ~ 999.999S |
| L | 0.00001uH ~ 9999.99H |
| C | 0.00001pF ~ 9999.99mF |
| D | 0.00001 ~ 9.99999 |
| Q | 0.00001 ~ 99999.9 |
| θd | -179.999° ~ 179.999° |
| θr | -3.14159 ~ 3.14159 |
| DCR | 0.00001Ω ~ 99.9999MΩ |
| Δ% | -99999% ~ 99999% |
| Test Mode | |
| 16 Combinations | Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q, Rp-Q, R-X, Z-θr, Z-θd, Z-D, Z-Q, DCR |
| Monitor parameter (2 selectable) | Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
| Memory | |
| INT – panel setting | 10 file name |
| INT – measured data | 10000 Data(.csv) |
| USB storage | 10 file name for setting, 9999 file name for data, 999 Log file for LCD screen |
| Other Functions | |
| Auto Level Control (ALC) | On/Off |
| Average | 1~256 times |
| Trigger | INT / MAN / EXT / BUS |
| Delay | 0ms~60s |
| Judgment | PASS / FAIL |
| Auto LCZ | ON / OFF |
| Screen Capture | Saving in to USB (Bmp form) |
