- Display: 2,8" TFT Touch LCD
- Auflösung: 50.000 Zähler für Haupt- und Nebenparameter
- Testfrequenzen: Sechs oder acht wählbare Testfrequenzen (modellabhängig)
Die LCR-Meter der GW Instek LCR-1000 Serie sind tragbare LCR-Messgeräte mit automatischer Echtzeit-Testfunktion. Die Geräte verfügen über 50.000 Anzeigewerte für Haupt- und Hilfsparameter. Unterstützt werden 2-Draht- oder 5-Draht-Messung. Darüber hinaus bietet die Serie auch Vergleichs- und Datenspeicherfunktion, um unterschiedliche Test- und Messanforderungen zu gewährleisten.
Die Serie umfasst 2 Modelle. Das LCR-1100 bietet eine Testfrequenz von bis zu 100 kHz und das LCR-1010 bis zu 10 kHz. Durch wählbare Testspannungen (0,3/0,7/1,0 Vrms) und äquivalente Schaltungen (Serie/Parallel) können automatisch Kapazität, Induktivität, Widerstand, Reaktanz, Impedanz, Gütefaktor, Verlustfaktor, Phase und Gleichstromwiderstand gemessen werden.
Die Geräte verfügen über ein übersichtliches TFT-LCD Display. Die LCR-Meter eignen sich für Präzisionstests, einschließlich Wartungstest, Komponentenproduktion, Schulen/Forschungsinstitute und sogar Qualitätstest.
Produkteigenschaften
- Display: 2,8" TFT Touch LCD
- Auflösung: 50.000 Zähler für Haupt- und Nebenparameter
- Testfrequenzen: Sechs oder acht wählbare Testfrequenzen (modellabhängig)
- Messkombinationen: 15 Arten von Messkombinationen verfügbar
- Äquivalente Schaltungen: Seriell/Parallel wählbar
Die LCR-1000 Serie ist mit USB-HID- und USB-VCOM-Schnittstellen ausgestattet. Diese ermöglichen mit der kostenlos erhältlichen Software die Geräte zu steuern und die Messergebnisse über einen PC zu erfassen.
Durch die Verwendung einfacher SCPI-Kommandos können mittels aller gängigen Programmiersprachen individuelle Anwendungsprogramme erstellt werden.
Die Modelle im Überblick
- LCR-1100: mit 50/100/120HZ/1k/2k/10k/50k/100kHz Testfrequenz

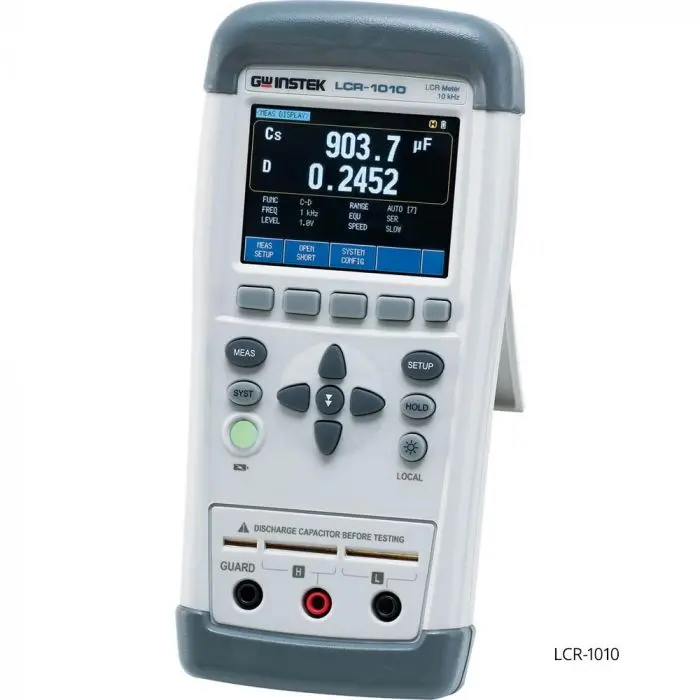

- LCR-1010: mit 50/100/120HZ/1k/2k/10kHz Testfrequenz
