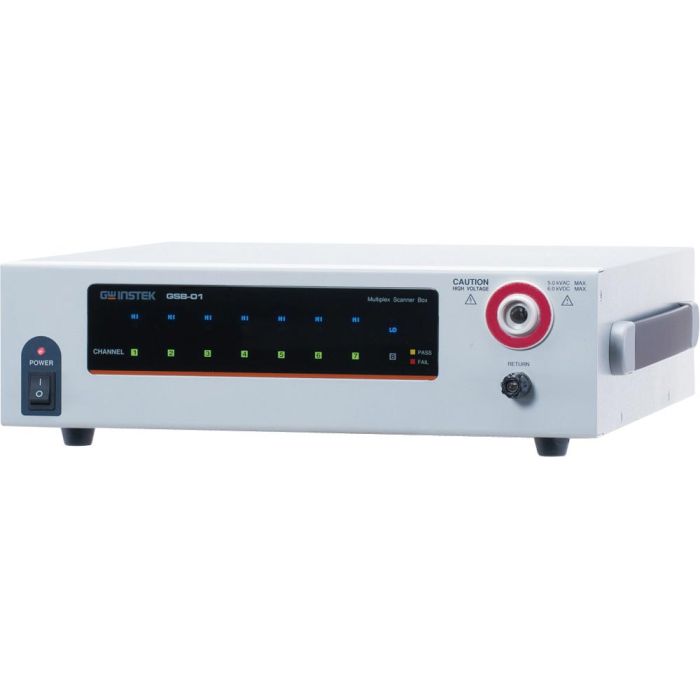

- GSB-01: 8-Kanal Hochspannungs-Umschalter
- GSB-02: 6-Kanal Hochspannungs-Umschalter mit 2 Erdungskanälen
- Front- & rückseitige Eingangsbuchsen passend zur GPT-9800/9900/9900A Serie
GW Instek präsentiert mit der GSB-01/GSB-02 Serie einen vielseitigen Hochspannungs-Umschalter für spezifische Sicherheitsprüfgeräteserien (GPT-9800/9900/9900A). Die Hochspannungs-Umschalter verteilen die Testspannung oder den Teststrom, den sie durch ein Gerät der GPT-9800/9900/9900A Serie erhalten, an verschiedene Messstellen. Bis zu acht Kanäle können für Ausgänge am Umschalter genutzt werden. Der Anwender kann AC-/DC-Widerstand-, Isolationswiderstands- und/oder Erdungstests durchführen, je nachdem welches Umschaltermodell er wählt. Des Weiteren ist es möglich bis zu vier Umschalter mit einem Tester zu verbinden und dadurch ein Maximum von 32 Kanälen zu erhalten. Diese Eigenschaften gewährleisten hohe Zuverlässigkeit und Arbeitseinsparungen für elektrisches und elektronisches Equipment mit mehrfachen Testpunkten.
Produkteigenschaften
- GSB-01: 8-Kanal Hochspannungs-Umschalter
- GSB-02: 6-Kanal Hochspannungs-Umschalter mit 2 Erdungskanälen
- Front- und rückseitige Eingangsbuchsen passend zur GPT-9800/9900/9900A Serie
- Max. vier Umschalter (32-Kanal) können mit einer GPT-9800/9900/9900A Serie verbunden werden
- Hochintensive LED für Kanal, Status und weitere Indikationen
| Model | GSB-01 | GSB-02 |
| High Voltage Rating | 5kVac / 6kVdc | 5kVac / 6kVdc |
| High Current Rating | – | 40Aac |
| Number of H.V. Channels | 8CH | 6CH |
| Number of G.B. Channels | – | 2CH |
| Maximum Number of Scanners | 4 scanners (up to 32 channels) | |
| Interface | RS-232C | |
| Power Source | AC 100-240V±10%, 50/60Hz | |
