Produkteigenschaften
- 500 MHz Bandbreite
- 2 oder 4 Kanäle
- 4 oder 5 GSa/s RT oder 100GSa/s ET Abtastrate
- Unabhängiger Speicher für jeden Kanal

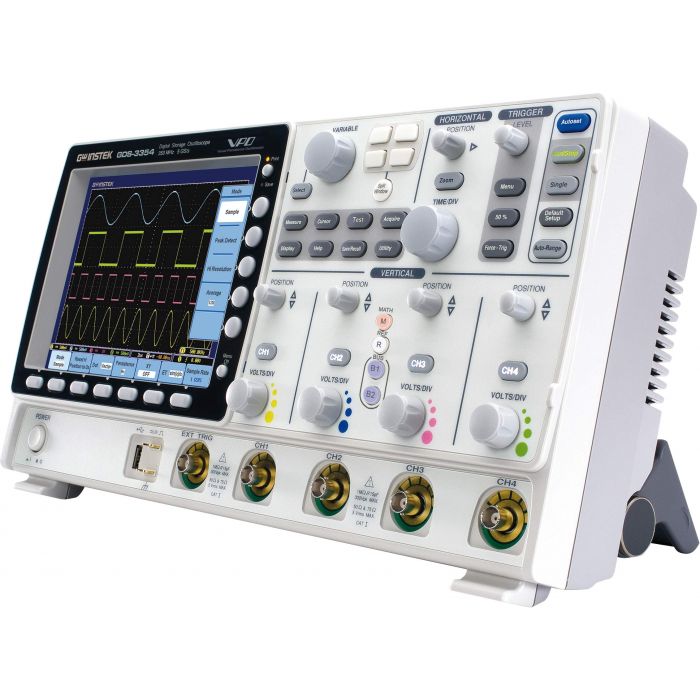

Die digitalen 8" Speicher-Oszilloskope mit LCD-Farbdisplay der GDS-3000 Serie von GW Instek sind entweder mit 2 oder 4 Eingangskanälen, 500 MHz Bandbreite, einer Abtastrate von 4 oder 5 GSa/s sowie einem VPO Waveform Display ausgestattet. Die Split-Screen-Funktion wurde speziell für die Anforderungen von Mehrfenster-Mehrfach-Signal-Tests für die Forschung und Fertigung entwickelt.
Produkteigenschaften
- 500 MHz mit 2 oder 4 Kanälen
- Abtastrate 4 oder 5 GSa/s RT oder 100 GSa/s ET
- Unabhängiger Speicher für jeden Kanal
- VPO Technologie
- Großer 8-Zoll 800 x 600 Display
- Split-Screen-Funktion
- 3 eingebaute Impedanzen (50Ω/75Ω/1MΩ)
- Leistungsanalyse-Software (optional)
- Serielle Bus-Analyse-Software für I2C, SPI und UART (optional)
| GDS-3504 | GDS-3502 | |
| Waveform Technology | VPO (Visual Persistence Oscilloscope) | VPO (Visual Persistence Oscilloscope) |
| Display | 8" TFT LCD SVGA | 8" TFT LCD SVGA |
| Bandwidth (MHz) | 500 | 500 |
| Number of Channel | 4 | 2 |
| Memory Depth | 25k per channel | 25k per channel |
| Sample Rate | 4GSa/s (RTS) 100GSa/s (ETS) | 5GSa/s (RTS) 100GSa/s (ETS) |
| Vertical Resolution | 8-bit | 8-bit |
| Vertical Sensitivity | 2mV/div ~ 5V/div(@1MΩ) 2mV/div ~ 1V/div (@50/75Ω) | 2mV/div ~ 5V/div(@1MΩ) 2mV/div ~ 1V/div (@50/75Ω) |
| Time Base Range | 1ns/div ~ 100s/div (1-2.5-5 increments) | 1ns/div ~ 100s/div (1-2.5-5 increments) |
| Input Impedance Selection | 1MΩ / 75Ω / 50Ω | 1MΩ / 75Ω / 50Ω |
| Auto Measurement | 28 | 28 |
| Waveform Memory | 24 | 24 |
| Panel Setup Memory | 20 | 20 |
| Auto-Set | ✓ | ✓ |
| Auto / Normal Trigger | ✓ | ✓ |
| ALT Trigger | ✓ | ✓ |
| TV Trigger | ✓ | ✓ |
| Cursor Readout | ✓ | ✓ |
| XY Mode | ✓ | ✓ |
| Zoom | ✓ | ✓ |
| Go / NoGo | ✓ | ✓ |
| Zoom FFT | ✓, *It. Support from App Software | ✓, *It. Support from App Software |
| Counter Function | ✓ | ✓ |
| Function Generator | -- | -- |
| Logic Analyzer | -- | -- |
| Data Logger | -- | -- |
| Digital Storage | ✓ | ✓ |
| Go / NoGo Output | ✓ | ✓ |
| Interface | USB Host/Device, RS-232, GPIB (opt.), LAN | USB Host/Device, RS-232, GPIB (opt.), LAN |
| SVGA Output | ✓ | ✓ |
| Buzzer Alarm | ✓ | ✓ |
| PictBridge Compatible | ✓ | ✓ |
| Battery Power Operation | -- | -- |
| LED Indicators | -- | -- |
| Z-Axis Input | -- | -- |
| LabView Driver | ✓ | ✓ |
| Power Source | AC 100V ~ 240V | AC 100V ~ 240V |
