- 200/100/70MHz Bandbreite, 2 oder 4 Kanäle
- 1GSa/s RT Abtastrate für jeden Kanal (2-Kanal Modell); 1GSa/s max. RT Abtastrate (4-Kanal Modell)
- Standard 10M max. Speichertiefe und VPO Waveform Display-Technologie
Produkteigenschaften
- 200/100/70MHz Bandbreite; 2 oder 4 Kanäle
- 1GSa/s RT Abtastrate für jeden Kanal (2-Kanal Modell); 1GSa/s max. RT Abtastrate (4-Kanal Modell)
- Standard 10M max. Speichertiefe und VPO Waveform Display-Technologie
- Waveform Update Rate: 120,000 wfm/s
- 8" WVGA TFT LCD-Display
- FFT mit max. 1M Punkten für Messungen mit höherer Frequenzbereichsauflösung
- Digitale Hoch- und Tiefpass-Filterfunktionen
- 29,000 Abschnitte von segmentierten Speicher- sowie Waveform-Suchfunktionen
- I2C/SPI/UART/CAN/LIN serielle Bus-Trigger- und Decoder-Funktion
- Data-Log-Funktion verfolgt Signalveränderungen bis zu 100 Stunden
- Remote Internet Speicherfunktion

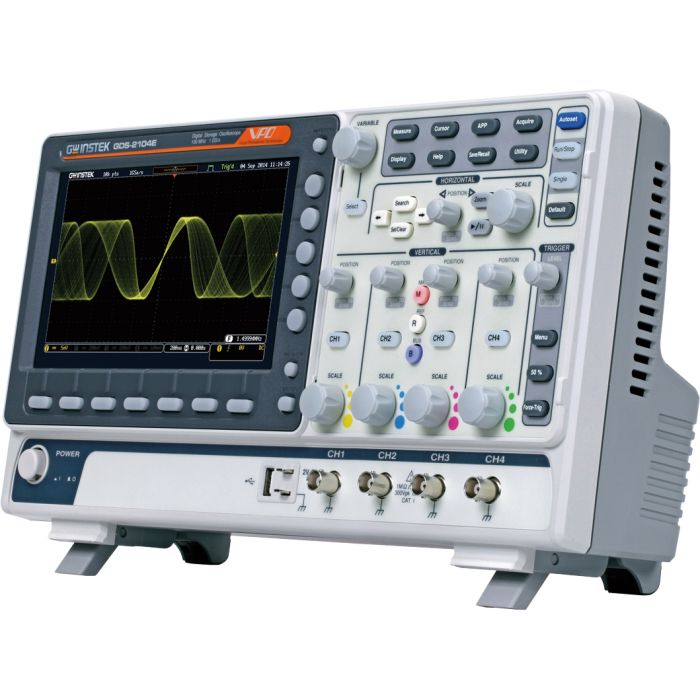

| GDS-2072E | GDS-2074E | GDS-2102E | GDS-2104E | GDS-2202E | GDS-2204E | |
| Channels | 2ch+Ext | 4ch | 2ch+Ext | 4ch | 2ch+Ext | 4ch |
| Bandwidth | DC~70MHz (-3dB) |
DC~70MHz (-3dB) |
DC~100MHz (-3dB) |
DC~100MHz (-3dB) |
DC~200MHz (-3dB) |
DC~200MHz (-3dB) |
| Rise time | 5ns | 5ns | 3.5ns | 3.5ns | 1.75ns | 1.75ns |
| Bandwidth limit | 20MHz | 20MHz | 20MHz | 20MHz | 20M/100MHz | 20M/100MHz |
