- Bandbreite 150/100/70 MHz
- 1GSa/s RTS, 25GSa/s ETS
- Aufzeichnungslänge 2 Megapunkte

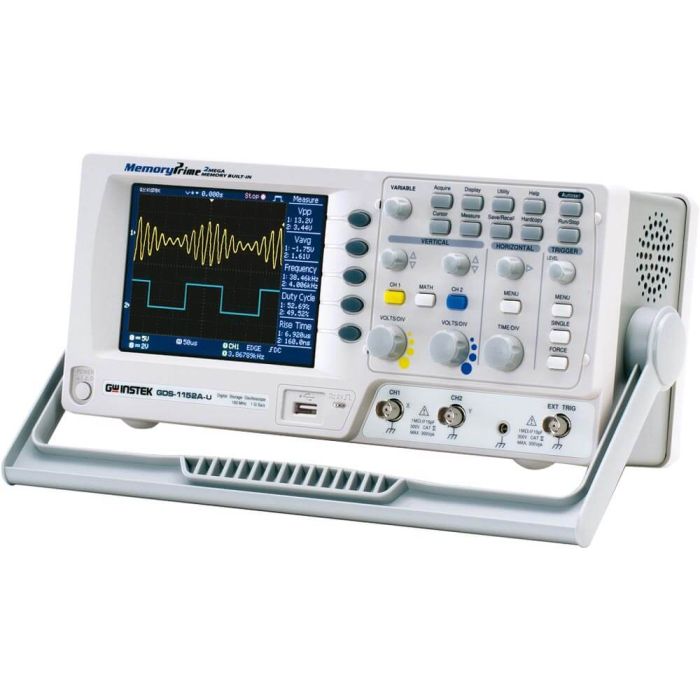

Die digitalen Speicheroszilloskope der GDS-1000A-U Serie von GW Instek besteht aus 3 Modellen: GDS-1152A-U (150 MHz), GDS-1102A-U (100 MHz) und GDS-1072A-U (70 MHz). Die GDS-1000A-U Serie arbeitet mit einer Echtzeit-Abtastrate von 1GSa/s unter Verwendung der MemoryPrime-Technologie, Dank welcher die Speicheroszilloskope dieser Serie in der Lage sind Probleme, die in Verbindung mit beschränktem Speicherplatz auftreten, zu überwinden. Hohe Abtastraten können so über längere Zeiträume beibehalten werden ohne sich auf die Leistung auszuwirken. Zusätzlich sind die Modelle der GDS-1000A-U Serie mit einem 5.7" LCD-Farbdisplay, einer benutzerfreundlichen Schnittstelle für USB-Geräte sowie einem Host-Port ausgestattet.
Produkteigenschaften
- Bandbreite (je nach Modell): 150/100/70 MHz
- Abtastrate: 1GSa/s RTS, 25GSa/s ETS
- 2 Megapunkte Aufzeichnungslänge
- Vertikale Skala: 2 mV ~ 10 V
- Horizontale Bandbreite: 1 ns ~ 50 s
- Bis zu 27 automatische Messungen
- 5.7" TFT LCD-Display
- Schnittstellen für USB-Geräte und Host-Port
- Go/NoGo-Funktion
- Datenlogger
| GDS-1152A-U | GDS-1102A-U | GDS-1072A-U | |
| Waveform Technology | Memory-Prime | Memory-Prime | Memory-Prime |
| Display | 5.7" TFT LCD Color | 5.7" TFT LCD Color | 5.7" TFT LCD Color |
| Bandwidth (MHz) | 150 | 100 | 70 |
| Number of Channels | 2 | 2 | 2 |
| Memory Depth | 2M Points | 2M Points | 2M Points |
| Sample Rate | 1GSa/s (RTS) 25GSa/s (ETS) | 1GSa/s (RTS) 25GSa/s (ETS) | 1GSa/s (RTS) 25GSa/s (ETS) |
| Vertical Resolution | 8 bit | 8 bit | 8 bit |
| Vertical Sensitivity | 2mV/div ~ 10V/div | 2mV/div ~ 10V/div | 2mV/div ~ 10V/div |
| Time Base Range | 1ns/div ~ 50s/div | 1ns/div ~ 50s/div | 1ns/div ~ 50s/div |
| Input Impedance Selection | 1 MΩ | 1 MΩ | 1 MΩ |
| Auto Measurement | 27 | 27 | 27 |
| Waveform Memory | 15 | 15 | 15 |
| Panel Setup Memory | 15 | 15 | 15 |
| Auto-Set | ✓ | ✓ | ✓ |
| Auto/Normal Trigger | ✓ | ✓ | ✓ |
| ALT Trigger | -- | -- | -- |
| TV Trigger | ✓ | ✓ | ✓ |
| Cursor Readout | ✓ | ✓ | ✓ |
| XY Mode | ✓ | ✓ | ✓ |
| Zoom | ✓ | ✓ | ✓ |
| Go/NoGo | ✓ | ✓ | ✓ |
| Zoom FFT | ✓ | ✓ | ✓ |
| Counter Function | ✓ | ✓ | ✓ |
| Function Generator | -- | -- | -- |
| Logic Analyzer | -- | -- | -- |
| Data Logger | ✓ | ✓ | ✓ |
| Digital Storage | ✓ | ✓ | ✓ |
| Go/NoGo Output | -- | -- | -- |
| Interface | USB Host/Device | USB Host/Device | USB Host/Device |
| SVGA Output | -- | -- | -- |
| Buzzer Alarm | -- | -- | -- |
| PictBridge Compatible | ✓ | ✓ | ✓ |
| Battery Power Operation | -- | -- | -- |
| LED Indicators | -- | -- | -- |
| Z-Axis Input | -- | -- | -- |
| LabView Driver | ✓ | ✓ | ✓ |
| Power Source | AC 100V ~ 240V | AC 100V ~ 240V | AC 100V ~ 240V |
