- Eingang: V-Signale
- Ausgang: 0V…10V / -10V…+ 10V
- Bandbreite: 1 kHz
- Isolation: 1500 Vrms
- Eingangsschutz: 240 Vrms
- Hutschienenmontage
Bitte wählen Sie die gewünschte *Ausführungsoption.

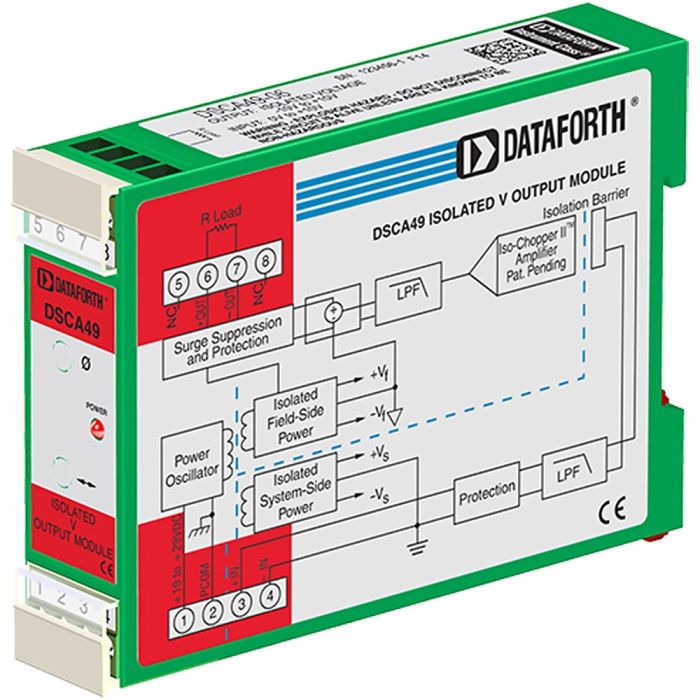

Jedes Dataforth DSCA49 Spannungsausgangsmodul erzeugt einen einzelnen Analogausgang. Das Eingangssignal wird gepuffert, isoliert, gefiltert, und in ein unipolares oder bipolares Stromausgangssignal gewandelt. Die Signalfilterung erfolgt mittels eines 5-poligen Filters mit 100 dB Abschwächung pro Frequenzdekade ab 1 kHz. Ein Pol dieses Filters befindet sich auf der Eingangsseite der Isolationsbarriere und die anderen vier befinden sich auf der Ausgangsseite. Nach der eingangsseitigen Filterung wird das Eingangssignal mit einem Chopper-Schaltkreis zerhackt. Die Potentialtrennung erfolgt durch eine Transformatorkopplung, wiederum unter Verwendung einer eigenen Technik, um die Übertragung von Gleichtaktstörungen oder Spannungsspitzen zu unterdrücken.
Produkteigenschaften
- Eingang: V-Signale
- Ausgang: 0V…10V / -10V…+ 10V
- Bandbreite 1 kHz
- Isolation 1500 Vrms
- Eingangsschutz 240 Vrms
- Eingangswiderstand 50 MOhm
- Genauigkeit ± 0.05 %
- Linearität ±0.02 %
- ANSI/IEEE C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung 110 dB
- 3-Wege-Trennung
- NMR: 100 dB / Decade > 1 kHz
- Spannungsvers. 19 bis 29 VDC
- Betriebstemperatur -40 °C … +80 °C
- Einstellmöglichkeit von Verstärkung und Offset um ± 5 %
- 5-polige Filterung
- Maße 75 x 22.5 x 105 mm
- Hutschienenmontage
- CE und ATEX geprüft, C-UL-US gelistet
Modellübersicht
Modell | Eingang | Ausgang |
DSCA49-04 | 0 … 10 V | ±10 V |
DSCA49-05 | ±10 V | ±10 V |
DSCA49-06 | ±10 V | 0 … 10 V |
