- Eingang: Thermoelemente Typ J, K, T, E, R, S, B und N
- Ausgang: 0V…10V / -10V…+10V / 0mA…20mA / 4mA…20mA
- Bandbreite: 3 Hz
- Isolation: 1500 Vrms
- Eingangsschutz: 240 Vrms
- Hutschienenmontage
Bitte wählen Sie die gewünschte *Ausführungsoption.

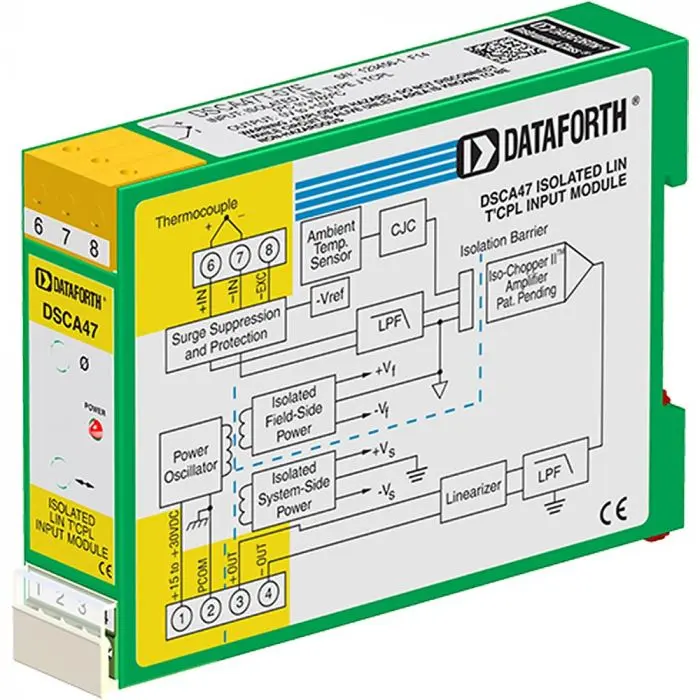

Jedes Dataforth DSCA47 linearisierende Thermoelement-Eingangsmodul stellt einen einzelnen Thermoelement-Eingangskanal dar, der gefiltert, isoliert, verstärkt und in ein analoges Spannungsausgangssignal verwandelt wird. Die Signalfilterung erfolgt mittels eines 5-poligen Filters. Dieser Filter bietet eine 85 dB Netzstörungs-Unterdrückung bei 60 Hz und 80 dB bei 50 Hz. Ein Pol dieses Filters befindet sich auf der Eingangsseite der Isolationsbarriere und die anderen vier befinden sich auf der Ausgangsseite. Nach der eingangsseitigen Filterung wird das Eingangssignal mit einem Chopper-Schaltkreis zerhackt. Die Potentialtrennung erfolgt durch eine Transformatorkopplung, wiederum unter Verwendung einer eigenen Technik, um die Übertragung von Gleichtaktstörungen oder Spannungsspitzen zu unterdrücken.
Produkteigenschaften
- Eingang: Thermoelemente Typ J, K, T, E, R, S, B und N
- Ausgang: 0 V…10 V / -10 V…+10 V / 0 mA…20 mA / 4 mA…20 mA
- Bandbreite 3 Hz
- Isolation 1500 Vrms
- Eingangsschutz 240 Vrms
- Eingangswiderstand 50 MOhm
- Genauigkeit ± 0.07% bis ± 0.16%
- ANSI/IEEE C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung 160dB
- 3-Wege-Trennung
- NMR: 95/85 dB bei 60/50 Hz
- Spannungsvers. 15 bis 30 VDC
- Betriebstemperatur -40 °C … +80 °C
- Einstellmöglichkeit von Verstärkung und Offset um ± 5 %
- 5-polige Filterung
- Maße 75 x 22.5 x 105 mm
- Hutschienenmontage
- CE und ATEX geprüft, C-UL-US gelistet
Modellübersicht
| Modell | Thermoelement | Eingang | Ausgang |
| DSCA47B-11 | B | +500 … +1800 °C | 0 … 10 V |
| DSCA47B-11C | B | +500 … +1800 °C | 4 … 20 mA |
| DSCA47B-11E | B | +500 … +1800 °C | 0 … 20 mA |
| DSCA47E-08 | E | 0 … +1000 °C | 0 … 10 V |
| DSCA47E-08C | E | 0 … +1000 °C | 4 … 20 mA |
| DSCA47E-08E | E | 0 … +1000 °C | 0 … 20 mA |
| DSCA47J-01 | J | 0 … +760 °C | 0 … 10 V |
| DSCA47J-01C | J | 0 … +760 °C | 4 … 20 mA |
| DSCA47J-01E | J | 0 … +760 °C | 0 … 20 mA |
| DSCA47J-02 | J | -100 … +300 °C | 0 … 10 V |
| DSCA47J-02C | J | -100 … +300 °C | 4 … 20 mA |
| DSCA47J-02E | J | -100 … +300 °C | 0 … 20 mA |
| DSCA47J-03 | J | 0 … +500 °C | 0 … 10 V |
| DSCA47J-03C | J | 0 … +500 °C | 4 … 20 mA |
| DSCA47J-03E | J | 0 … +500 °C | 0 … 20 mA |
| DSCA47K-04 | K | 0 … +1000 °C | 0 … 10 V |
| DSCA47K-04C | K | 0 … +1000 °C | 4 … 20 mA |
| DSCA47K-04E | K | 0 … +1000 °C | 0 … 20 mA |
| DSCA47K-05 | K | 0 … +500 °C | 0 … 10 V |
| DSCA47K-05C | K | 0 … +500 °C | 4 … 20 mA |
| DSCA47K-05E | K | 0 … +500 °C | 0 … 20 mA |
| DSCA47K-13 | K | -100 … +1350 °C | 0 … 10 V |
| DSCA47K-13C | K | -100 … +1350 °C | 4 … 20 mA |
| DSCA47K-13E | K | -100 … +1350 °C | 0 … 20 mA |
| DSCA47K-14 | K | 0 … +1200 °C | 0 … 10 V |
| DSCA47K-14C | K | 0 … +1200 °C | 4 … 20 mA |
| DSCA47K-14E | K | 0 … +1200 °C | 0 … 20 mA |
| DSCA47N-15 | N | -100 … +1300 °C | 0 … 10 V |
| DSCA47N-15C | N | -100 … +1300 °C | 4 … 20 mA |
| DSCA47N-15E | N | -100 … +1300 °C | 0 … 20 mA |
| DSCA47R-09 | R | +500 … +1750 °C | 0 … 10 V |
| DSCA47R-09C | R | +500 … +1750 °C | 4 … 20 mA |
| DSCA47R-09E | R | +500 … +1750 °C | 0 … 20 mA |
| DSCA47S-10 | S | +500 … +1750 °C | 0 … 10 V |
| DSCA47S-10C | S | +500 … +1750 °C | 4 … 20 mA |
| DSCA47S-10E | S | +500 … +1750 °C | 0 … 20 mA |
| DSCA47T-06 | T | -100 … +400 °C | 0 … 10 V |
| DSCA47T-06C | T | -100 … +400 °C | 4 … 20 mA |
| DSCA47T-06E | T | -100 … +400 °C | 0 … 20 mA |
| DSCA47T-07 | T | 0 … +200 °C | 0 … 10 V |
| DSCA47T-07C | T | 0 … +200 °C | 4 … 20 mA |
| DSCA47T-07E | T | 0 … +200 °C | 0 … 20 mA |
