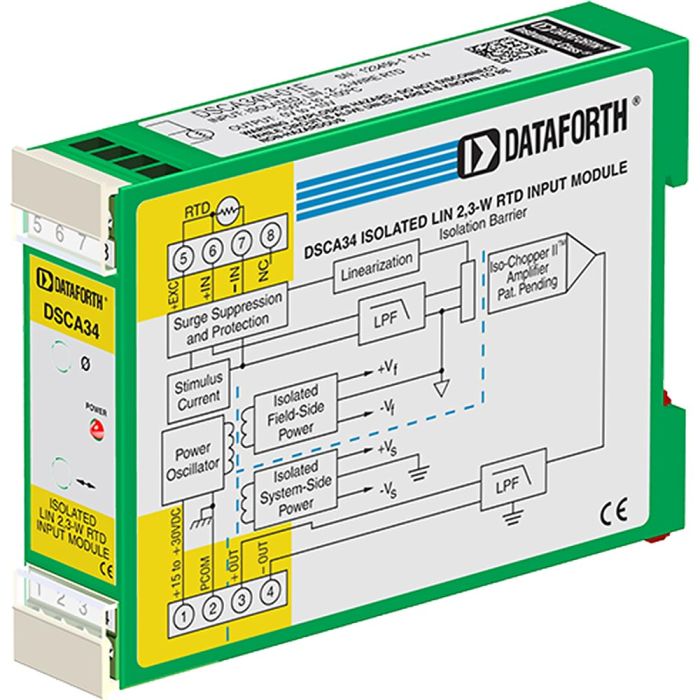

DSCA34 Isolierter Pt100-Messverstärker (linearisierend, 2-/3-Leiter-Schaltung)

Jedes Dataforth DSCA34 RTD-Eingangsmodul stellt einen einzelnen RTD-Eingangskanal dar, der gefiltert, isoliert, verstärkt und in ein analoges Spannungsausgangssignal verwandelt wird. Die Signalfilterung erfolgt mittels eines 5-poligen Filters. Dieser Filter bietet eine 85 dB Netzstörungs-Unterdrückung bei 60 Hz und 80 dB bei 50 Hz. Ein Pol dieses Filters befindet sich auf der Eingangsseite der Isolationsbarriere und die anderen vier befinden sich auf der Ausgangsseite. Nach der eingangsseitigen Filterung wird das Eingangssignal mit einem Chopper-Schaltkreis zerhackt. Die Potentialtrennung erfolgt durch eine Transformatorkopplung, wiederum unter Verwendung einer eigenen Technik, um die Übertragung von Gleichtaktstörungen oder Spannungsspitzen zu unterdrücken.

Produkteigenschaften

• Eingang: Widerstandsthermometer
• Ausgang: 0 V…10 V / 0 mA…20 mA / 4 mA…20 mA
• Bandbreite 3 Hz
• Isolation 1500 Vrms
• Eingangsschutz 240 Vrms
• Eingangswiderstand 50 MOhm
• Genauigkeit ± 0.05 % bis ± 0.15 %
• Abweichung ± 0.025 % (100 Ohm Pt), ± 0.07 % (120 Ohm Ni)
• ANSI/IEEE C37.90.1 Überspannungsschutz
• Gleichtaktunterdrückung 160 dB
• 3-Wege-Trennung
• NMR: 85/80 dB bei 60/50 Hz
• Spannungsvers. 15 bis 30 VDC
• Betriebstemperatur -40 °C … +80 °C
• Einstellmöglichkeit von Verstärkung und Offset um ± 5 %
• 5-polige Filterung
• Maße 75 x 22.5 x 105 mm
• Hutschienenmontage
• CE und ATEX geprüft, C-UL-US gelistet
