- Bandbreite: bis 20 kHz
- Eingang: RMS Spannung (0 - 300V) oder RMS Strom (0 - 5A)
- Ausgang: 0...5V / 0...10V / 0...1mA / 0...20mA / 4...20mA
- Standardfrequenz: 45 Hz bis 1 kHz
- Erweitert bis 20 kHz
- Isolation 1500 Vrms
- Hutschienenmontage
Bitte wählen Sie die gewünschte *Ausführungsoption.

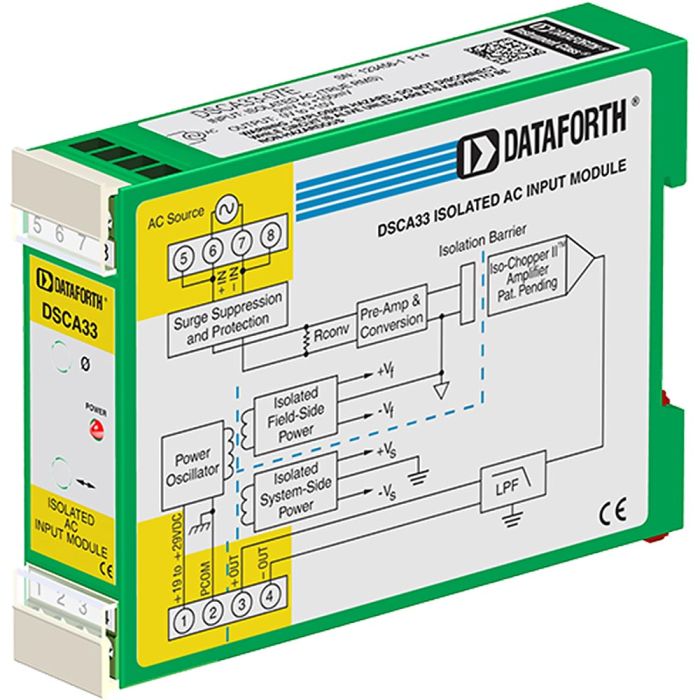

Jedes Dataforth DSCA33 RMS-Modul stellt einen einzelnen AC-Eingangskanal dar, der in sein True RMS-DC-Signal konvertiert, gefiltert, isoliert, verstärkt und wiederum in ein Standard-Ausgangsspannungs- oder Standard-Ausgangsstromsignal gewandelt wird.
Produkteigenschaften
- Eingang: RMS Spannung (0 - 300 V) oder RMS Strom (0 - 5A)
- Ausgang: 0...5 V / 0...10 V / 0...1 mA / 0...20 mA / 4...20 mA
- Standardfrequenz 45 Hz bis 1 kHz, erweitert bis 20 kHz
- Isolation 1500 Vrms
- Eingangsschutz 350 Vrms, 5 Arms oder 10 Arms
- Eingangswiderstand bis zu 499 kOhm oder 0.1 Ohm oder 0,025 Ohm
- Kalibrierte Genauigkeit ± 0.25 % (Genauigkeitsklasse 0.2)
- Eingangsüberspannung bis 480 V (Peak AC & DC) oder 10 Arms
- ANSI/IEEE C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung 100 dB
- 3-Wege-Trennung
- Ansprechzeit < 400 ms
- Spannungsvers. 19 bis 29 VDC
- Betriebstemperatur -40 °C … +80 °C
- Einstellmöglichkeit von Verstärkung und Offset um ± 5%
- 5-polige Filterung
- Maße 75 x 22.5 x 105 mm
- Hutschienenmontage
- CE und ATEX geprüft, C-UL-US gelistet
Modellübersicht
| Modell | Eingang | Ausgang |
| DSCA33-01 | 0 … 100 mV | 0 … 10 V |
| DSCA33-01A | 0 … 100 mV | 0 … 5 V |
| DSCA33-01B | 0 … 100 mV | 0 … 1 mA |
| DSCA33-01C | 0 … 100 mV | 4 … 20 mA |
| DSCA33-01E | 0 … 100 mV | 0 … 20 mA |
| DSCA33-02 | 0 … 1 V | 0 … 10 V |
| DSCA33-02A | 0 … 1 V | 0 … 5 V |
| DSCA33-02B | 0 … 1 V | 0 … 1 mA |
| DSCA33-02C | 0 … 1 V | 4 … 20 mA |
| DSCA33-02E | 0 … 1 V | 0 … 20 mA |
| DSCA33-03 | 0 … 10 V | 0 … 10 V |
| DSCA33-03A | 0 … 10 V | 0 … 5 V |
| DSCA33-03B | 0 … 10 V | 0 … 1 mA |
| DSCA33-03C | 0 … 10 V | 4 … 20 mA |
| DSCA33-03E | 0 … 10 V | 0 … 20 mA |
| DSCA33-04 | 0 … 150 V | 0 … 10 V |
| DSCA33-04A | 0 … 150 V | 0 … 5 V |
| DSCA33-04B | 0 … 150 V | 0 … 1 mA |
| DSCA33-04C | 0 … 150 V | 4 … 20 mA |
| DSCA33-04E | 0 … 150 V | 0 … 20 mA |
| DSCA33-05 | 0 … 300 V | 0 … 10 V |
| DSCA33-05A | 0 … 300 V | 0 … 5 V |
| DSCA33-05B | 0 … 300 V | 0 … 1 mA |
| DSCA33-05C | 0 … 300 V | 4 … 20 mA |
| DSCA33-05E | 0 … 300 V | 0 … 20 mA |
| DSCA33-06 | 0 … 1 A | 0 … 10 V |
| DSCA33-06A | 0 … 1 A | 0 … 5 V |
| DSCA33-06B | 0 … 1 A | 0 … 1 mA |
| DSCA33-06C | 0 … 1 A | 4 … 20 mA |
| DSCA33-06E | 0 … 1 A | 0 … 20 mA |
| DSCA33-07 | 0 … 5 A | 0 … 10 V |
| DSCA33-07A | 0 … 5 A | 0 … 5 V |
| DSCA33-07B | 0 … 5 A | 0 … 1 mA |
| DSCA33-07C | 0 … 5 A | 4 … 20 mA |
| DSCA33-07E | 0 … 5 A | 0 … 20 mA |
