279,00 €
zzgl. MwSt.
Nur %1 übrig
- Bandbreite: 3Hz
- Eingang: V-Signale
- Ausgang: 0V…10V / -10V…+10V / 0mA…20mA / 4mA…20mA
- Isolation: 1500 Vrms
- Hutschienenmontage
Bitte wählen Sie die gewünschte *Ausführungsoption.

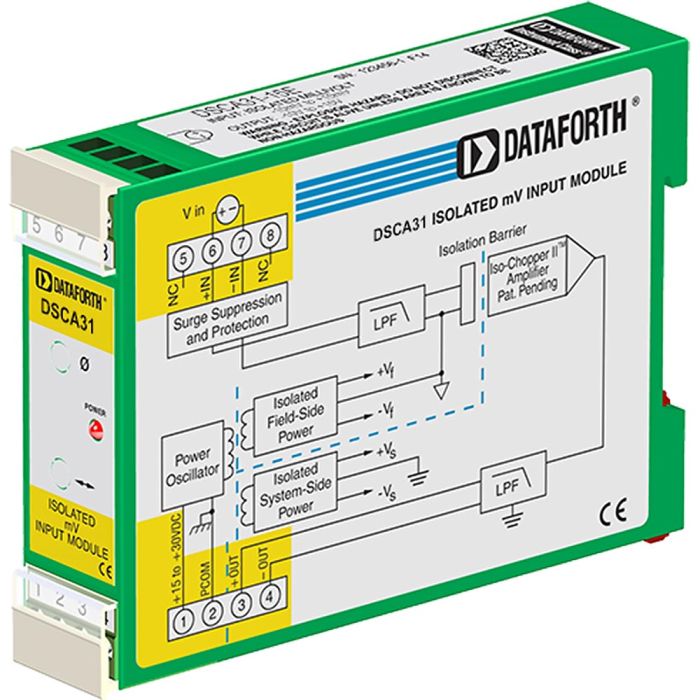

Jedes Dataforth DSCA31 Spannungseingangsmodul stellt einen einzelnen Analog-Eingangskanal dar, der gefiltert, isoliert, verstärkt und in ein analoges Spannungsausgangssignal verwandelt wird. Die Signalfilterung erfolgt mittels eines 5-poligen Filters. Dieser Filter bietet eine 85 dB Netzstörungs-Unterdrückung bei 60 Hz und 80 dB bei 50 Hz. Ein Pol dieses Filters befindet sich auf der Eingangsseite der Isolationsbarriere und die anderen vier befinden sich auf der Ausgangsseite.
Produkteigenschaften
- Eingang: V Signale
- Ausgang: 0 V…10 V / -10 V…+10 V / 0 mA…20 mA / 4 mA…20 mA
- Bandbreite 3 Hz
- Isolation 1500 Vrms
- Eingangsschutz 240 Vrms
- Eingangswiderstand 500 kOhm (min.)
- Genauigkeit ± 0.03 %
- Linearität ± 0.01 %
- ANSI/IEEE C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung 160 dB
- 3-Wege-Trennung
- NMR: 85/80 dB bei 60/50 Hz
- Spannungsvers. 15 bis 30 VDC
- Betriebstemperatur -40 °C … +80 °C
- Einstellmöglichkeit von Verstärkung und Offset um ± 5 %
- 5-polige Filterungen
- Maße 75 x 22.5 x 105 mm
- Hutschienenmontage
- CE und ATEX geprüft, C-UL-US gelistet
Modellübersicht
| Modell | Eingang | Ausgang |
| DSCA31-01 | ± 1 V | ± 10 V |
| DSCA31-02 | ± 5 V | ± 10 V |
| DSCA31-03 | ± 10 V | ± 10 V |
| DSCA31-04 | ± 1 V | 0 … 10 V |
| DSCA31-04C | ± 1 V | 4 … 20 mA |
| DSCA31-04E | ± 1 V | 0 … 20 mA |
| DSCA31-05 | ± 5 V | 0 … 10 V |
| DSCA31-05C | ± 5 V | 4 … 20 mA |
| DSCA31-05E | ± 5 V | 0 … 20 mA |
| DSCA31-06 | ± 10 V | 0 … 10 V |
| DSCA31-06C | ± 10 V | 4 … 20 mA |
| DSCA31-06E | ± 10 V | 0 … 20 mA |
| DSCA31-07 | ± 20 V | ± 10 V |
| DSCA31-08 | ± 20 V | 0 … 10 V |
| DSCA31-08C | ± 20 V | 4 … 20 mA |
| DSCA31-08E | ± 20 V | 0 … 20 mA |
| DSCA31-09 | ± 40 V | ± 10 V |
| DSCA31-10 | ± 40 V | 0 … 10 V |
| DSCA31-10C | ± 40 V | 4 … 20 mA |
| DSCA31-10E | ± 40 V | 0 … 20 mA |
| DSCA31-11 | 0 … 1 V | 0 … 10 V |
| DSCA31-11C | 0 … 1 V | 4 … 20 mA |
| DSCA31-11E | 0 … 1 V | 0 … 20 mA |
| DSCA31-12 | 0 … 5 V | 0 … 10 V |
| DSCA31-12C | 0 … 5 V | 4 … 20 mA |
| DSCA31-12E | 0 … 5 V | 0 … 20 mA |
| DSCA31-13 | 0 … 10 V | 0 … 10 V |
| DSCA31-13C | 0 … 10 V | 4 … 20 mA |
| DSCA31-13E | 0 … 10 V | 0 … 20 mA |
| DSCA31-14 | 0 … 20 V | 0 … 10 V |
| DSCA31-14C | 0 … 20 V | 4 … 20 mA |
| DSCA31-14E | 0 … 20 V | 0 … 20 mA |
| DSCA31-15 | 0 … 40 V | 0 … 10 V |
| DSCA31-15C | 0 … 40 V | 24 … 0 mA |
| DSCA31-15E | 0 … 40 V | 0 … 20 mA |
