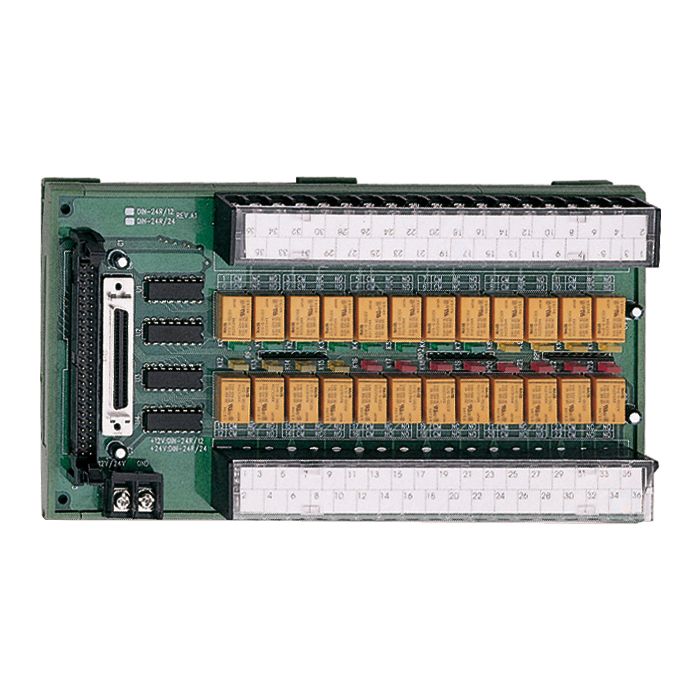

DIN-24R/24-01 Externe Anschlusskarte

Externe Anschlusskarte mit 24 Wechslerrelais

Die externen Relaiskarten vom Typ DIN-24R-01 und TB-24R-01 sind für die industrielle Steuerung konzipiert. Sie sind mit 24 elektromechanischen Wechsler-Relais bestückt die von den Digitalausgangsports folgender Hardware angesteuert werden können: PCI-7224, PCI-7248, PCI-7296, ACL-7112, ACL-7124, PET-48DIO und ND-6058. Die Kontaktbelastbarkeit jedes Relais beträgt 60 V, 125 VAC. Die Wechsler-Kontakte bieten maximale Flexibilität.

Produkteigenschaften

• 24 einpolige Wechsler-Relaisausgänge
• 50-poliger Opto-22-kompatibler Steckverbinder
• Kontaktbelastbarkeit:
  • AC: 125 V @ 0,6 A
  • DC: 30 V @ 2 A
• LEDs für Relaisstatus
• Relais-Treiber on-board
• Externe Spulenspannung:
  • typ. 12 V, max. 19,2 V maximum (TB-24R/12-01 & DIN-24R/12-01)
  • typ. 24 V, max. 38,5 V (TB-24R/24-01 & DIN-24R/24-01)
• Schraubklemmen für einfache Feldverdrahtung
• DIN-24R-01 für Montage auf DIN-Hutschiene
• 50-pol. SCSI-Buchse on-board (DIN-24R-01) für den Anschluss an ND-6058
