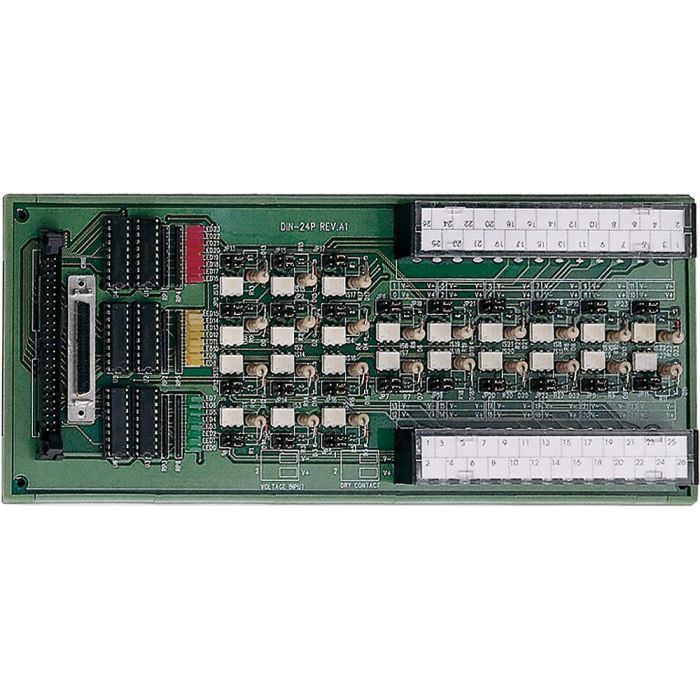

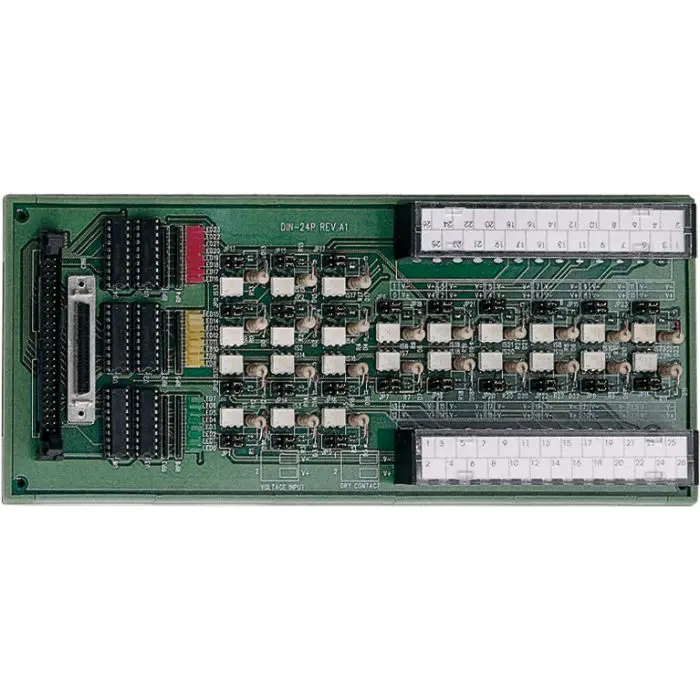

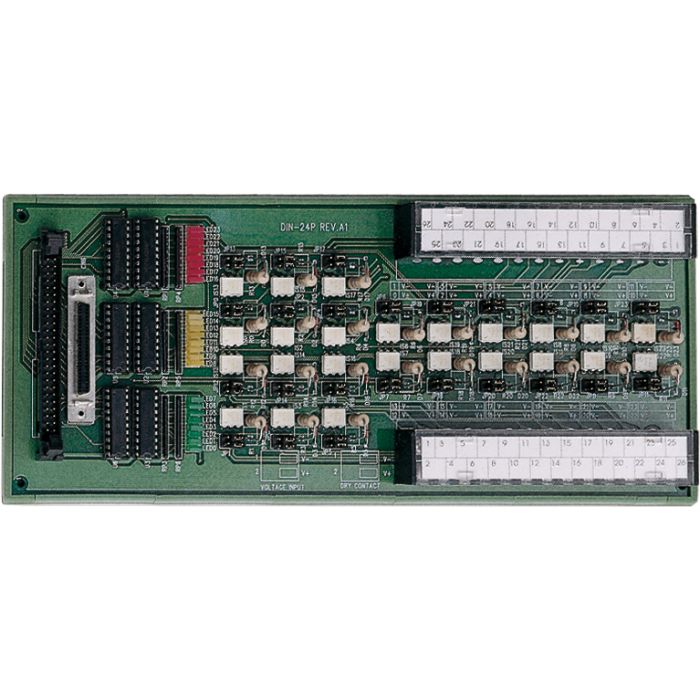

DIN-24P-01 Externe Anschlusskarte

Externe Anschlusskarte mit 24 optoisolierten Digitaleingängen

Die Anschlusskarten vom Typ DIN-24P-01 und TB-24P-01 bieten hohe optische Isolation für alle Digitaleingangskanäle.
Es stehen 24 Kanäle zur Verfügung, die über einen 50-poligen Steckverbinder an folgende Hardware angeschlossen werden können: ACL-7122, ACL-7124, PET-48DIO, PCI-7224, PCI-7248, PCI-7296 und ND-6058. Die Konfiguration der Eingänge erfolgt für jeden Kanal individuell per Jumper.

Produkteigenschaften

• 24 optoisolierte Digitaleingänge
• 50-poliger Opto-22-kompatibler Steckverbinder
• Polarität der Digitaleingänge ist nicht festgelegt
• Eingangsspannung bis 24 V (isoliert)
• 5000 Veff. optische Isolation
• Per Jumper konfigurierbar als potentialfreie Eingänge oder mit Spannungsbezug
• Status-LEDs für Digitaleingänge
• Schraubklemmen für einfache Feldverdrahtung
• DIN-24P-01 für Montage auf DIN-Hutschiene
• 50-pol. SCSI-Buchse on-board (DIN-24P-01) für den Anschluss an ND-6058
