- Eingänge: RAMIX: 4x digital und 2x analog (isoliert), DMIX: 8x digital
- Ausgänge: RAMIX: 3x digital oder 2x Relais und 2x analog (isoliert), DMIX: 4x Relais oder 8x digital
- Maximaler Laststrom: 3 A (SPST) / 6 A (SPDT)
- Schaltspannung: 250 Vac
Die DigiRail-Connect-Serie von Novus besteht aus vielseitigen I/O-Modulen, die als Erweiterung jedes beliebigen Automatisierungssystems genutzt werden kann. Die zahlreichen gemischten Ein- und Ausgänge bieten analoge und digitale Signalisierung nach Industriestandard. Unter den verfügbaren Geräten aus der DigiRail-Connect-Serie ist für jeden Anwendungsfall das passende Modell zu finden. Um den hohen Anforderungen der Industrie 4.0 zu begegnen, können die Module aufgrund ihrer Konnektivität als Slave-Modbus-RTU-Geräte in RS485-Netzwerke oder als Server-Modbus-TCP-Gerät innerhalb eines Ethernet-Netzwerks. Speziell entwickelt für raue Umgebungen ist die DigiRail-Connect-Serie mit den Haupt-EMC- und EMI-Standards kompatibel, denn es bietet Stabilität und Zuverlässigkeit für industrielle Applikationen.
Produkteigenschaften
- Eingänge:
- RAMIX: 4x digital und 2x analog (isoliert)
- DMIX: 8x digital
- Ausgänge:
- RAMIX: 3x digital oder 2x Relais und 2x analog (isoliert)
- DMIX: 4x Relais oder 8x digital
- Analoge Signale:
- Thermoelemente J, K, T, N, E, R, S und B
- Pt100, Pt1000, NTC
- 0-60 mV, 0-5 V, 0-10V, 0-20mA, 4-20mA
- Analoge Eingangsimpedanz:
- 0-60mV, Pt100, Pt1000, NTC und Thermoelemente: >10 MΩ
- 0-5V, 0-10V: >1 MΩ
- 4-20mA: 15Ω + (1V bei 20mA)
- Digitale Eingänge:
- Logische Ebene „0“: < 0,5V
- Logische Ebene „1“: < 3V
- Maximale Spannung: 30V
- Eingangsimpedanz: 270 kΩ
- Eingangsstrom: bei 30 Vdc (typisch) 0,15mA
- Maximale Frequenz (Square Wave):
- Trockener Kontakt: 10 Hz
- PNP: 250 Hz
- NPN: 250 kHz
- Digitale Ausgänge:
- Maximaler Laststrom: 500mA
- Kurzschlussstrom: 200mA
- Maximale Schaltspannung: 30 Vdc
- Minimale Schaltspannung: 6 Vdc
- Relais-Ausgänge:
- Type: SPST-NO und SPDT
- Maximaler Laststrom: 3 A (SPST) / 6 A (SPDT)
- Schaltspannung: 250 Vac
- geeignet für ohmsche Lasten
- Analoge Kanäle:
- Signal-Typen: 0-20mA, 4-20mA, 0-10V
- Maximale Last: 0-20 / 4-20mA: ≤ 500Ω
- 0-10V: ≥ 2000Ω
- Auflösung Analog-Kanal:
- Analoge Eingänge: 16bits (65 000 Levels)
- Analoge Ausgänge: 12bits
- Kommunikationsschnittstelle: USB, CAN, Ethernet (10/100 Mb/s, IEEE Standard 802.3u)
- Software: NXperience (über USB)
- Stromversorgung:
- Spannung: 10 Vdc bis 36 Vdc
- Maximaler Verbrauch: 5 W
- Typischer Verbrauch: 20 mA
- Betriebsbedingungen:
- Temperatur: -20°C bis 60°C (-4 bis 140°F)
- Feuchtigkeit: 5 bis 95% RH, nicht kondensierend
- Gehäuse: ABS+PC
Modelle im Überblick
- DigiRail Connect (DMIX 8DI / 8DO ETH)

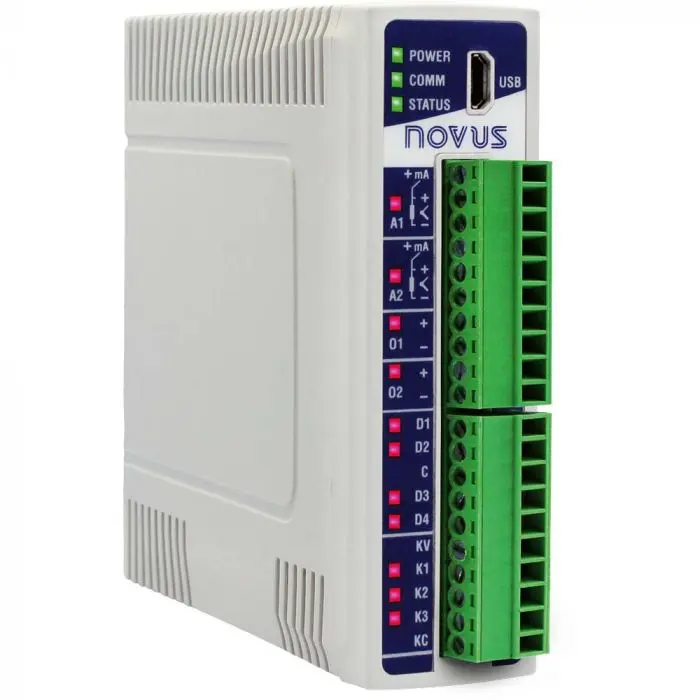

- DigiRail Connect (RAMIX 2AI / 2AO / 4DI / 3DO ETH)
