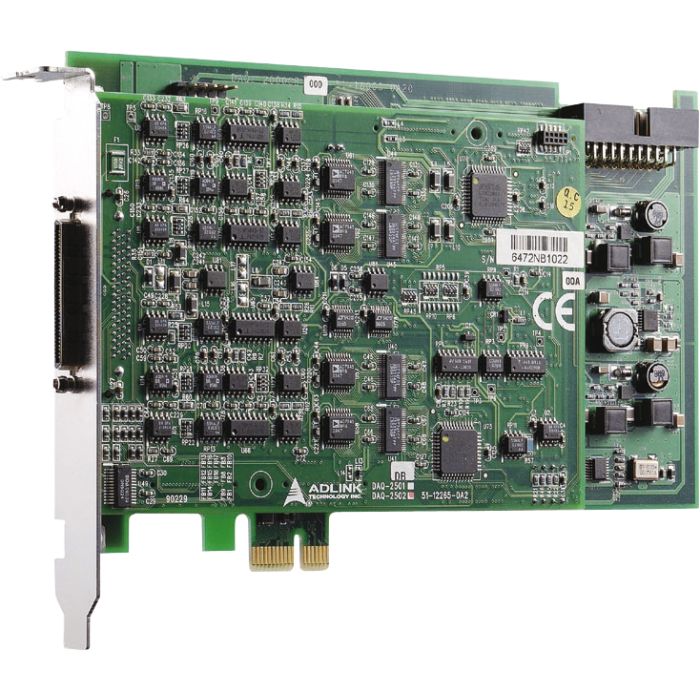

DAQe-2501 8-Kanal 14 Bit Multi-I/O-Karte

Low-Cost Multi-I/O-Karte für PCI- und PCI-Express-Bus

Produkteigenschaften

• Multi-I/O-DAQ-Karten für PCI-Express x1 und PCI-Bus
• 8 single-ended analoge Eingangskanäle
• 14 Bit A/D-Wandlung
• Bis 400 kS/s Summenabtastrate
• 2k A/D-Werte-FIFO
• Bipolare oder unipolare analoge Eingangsbereiche (±10V, 0 – 10V)
• Scatter-Gather DMA-Betrieb für A/D- und D/A-Teil
• D/A-Teil mit 4 x 12 Bit Spannungsausgängen bis 1MS/s
• Hardware-basierende Arbiträr-Signalgenerierung entlastet die CPU
• D/A-Werte-FIFO: 8k Werte
• Referenzspannungen und Ausgangspolarität können je D/A-Kanal programmiert werden
• 24 Bit TTL-Digital-I/O (3 x 8 Bit, 8255-kompatibel)
• 2 x 16 Bit Zähler/Timer zur freien Verfügung
• Zahlreiche analoge und digitale Triggeroptionen
• Vollständige Autokalibrierung
• Kartenübergreifende Synchronisation mittels SSI-Bus (System Synchronization Interface)
• Betriebssystem-Unterstützung: Windows XP Windows 7/8 (x64/x86), Linux
• Software-Unterstützung siehe Reiter "Software"

Automatische Kalibrierung
...per Software. Die Kalibrierdaten werden in einem EEPROM auf der Karte abgelegt. Keine Einstellung von Trimmpotis.

Analoge und digitale Triggeroptionen
Zum Start der Erfassung stehen zahlreiche Triggermöglichkeiten zur Verfügung. Als Triggersignal können Sie eine analoge Schwellenspannung oder eine digitale Flanke definieren. Sie können zwischen den Modi Pre-Trigger, Post-Trigger, Middle-Trigger und Delay-Trigger wählen.

Schnelle Datenübertragung
...im Bus-Master-DMA-Betrieb mit Scatter-Gather-Technologie. Auf diese weise kann auch fragmentierter physikalischer Speicher genutzt werden.
