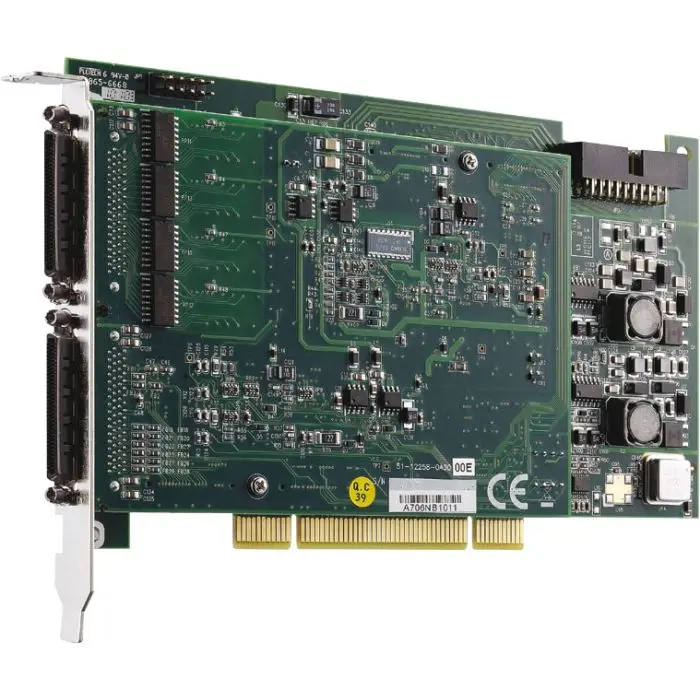

DAQ-2205 Multi-I/O-Karte

12 Bit Multi-I/O-Karte bis 500kS/s, 64 single-ended/32 differentielle analoge Eingangskanäle, 2-Kanal 12 Bit D/A-Teil, 24 Digital-I/Os, Zähler

991,00 € *
* Preis zzgl. 19% Mehrwertsteuer und zzgl. Versandkosten.

Beschreibung

Die DAQ-2205 Multi-I/O Karte bietet:

  • Automatische Kalibrierung per Software:
    Die Kalibrierdaten werden in einem EEPROM auf der Karte abgelegt. Keine Einstellung von Trimmpotis.
  • Analoge und digitale Triggeroptionen:
    Zum Start der Erfassung stehen zahlreiche Triggermöglichkeiten zur Verfügung. Als Triggersignal können Sie eine analoge Schwellenspannung oder eine digitale Flanke definieren. Sie können zwischen den Modi Pre-Trigger, Post-Trigger, Middle-Trigger und Delay-Trigger wählen.
  • Schnelle Datenübertragung im Bus-Master-DMA-Betrieb mit Scatter-Gather-Technologie. Auf diese Weise kann auch fragmentierter physikalischer Speicher genutzt werden.

Produkteigenschaften

  • Multi-I/O-DAQ-Karten für PCI Express x1 oder PCI-Bus
  • 64 single-ended oder 32 differentielle analoge Eingangskanäle
  • 12 Bit A/D-Wandlung
  • Bis 500 kS/s Summenabtastrate
  • 1k A/D-Werte-FIFO
  • Bipolare oder unipolare analoge Eingangsbereiche
  • Programmierbare Verstärkungsfaktoren: 1, 2, 4, 8
  • Programmierbare Kanalliste (512 Einträge)
  • Scatter-Gather DMA-Betrieb für A/D- und D/A-Teil
  • 2-Kanal 12 Bit Analog-Ausgabe (gemultiplext) mit Arbiträr-Signalgenerierung
  • 1k D/A-Werte-FIFO
  • 24 Bit TTL-Digital-I/O (3 x 8 Bit, 8255-kompatibel)
  • 2 x 16 Bit Zähler/Timer zur freien Verfügung
  • Zahlreiche analoge und digitale Triggeroptionen
  • Vollständige Autokalibrierung
  • Kartenübergreifende Synchronisation mittels SSI-Bus (System Synchronization Interface)
  • Betriebssystem-Unterstützung: Windows XP Windows 7/8 (x64/x86), Linux

Spezifikation

Datenblatt Download DAQ-2205 Multi-I/O-Karte
A/D Resolution 16 Bit
A/D Channels 64
A/D Sample rate KHz 500kS/s
D/A Resolution 12 Bit
Analog - Ausgänge (Wert) 2
Digital I/O Kanäle (Wert) 24
Counter Inputs 2
Bus-System o. Anschluss PCI
  AD-Logger optional
   DASK supported
   Linux supported
   MATLAB supported
   Ni LabVIEW Support
