- 20-Kanal Erweiterungsmodul für DT80 und DT85
Erweitern Sie Ihre Datenlogger!
- Kanalerweiterung für DT80- und DT85-Serien
- Bis zu 20 Analogkanäle je CEM20
- Bis zu 960 Analogkanäle mit DT85
- Versorgung über 12V-Ausgang des Datenloggers
- Einfacher Anschluss
Erhöhen Sie die Kanalkapazität
Mit dem dataTaker Kanalerweiterungsmoduls (CEM20) ist die Erhöhung der Kanalzahl für die Module der Serien DT80 und DT85 sehr einfach. Jedes CEM20 fügt 20 universell einsetzbare Datenlogger-Kanäle hinzu. Ein CEM20 wird mit je einem analogen Eingangskanal des Datenloggers verbunden. Dadurch können Sie die Gesamtzahl eines Systems in Verbindung mit der DT80-Serie auf bis zu 300 analoge Eingänge und mit der DT85-Serie auf unglaubliche 960 Kanäle erweitern. Ausgestattet mit dem gleichen Anschlusskonzept wie der Logger selbst kann jeder Port des CEM20 entweder für einen 3- oder 4-Draht-Sensor mit unabhängiger Referenz, für zwei 2-Draht-Sensoren mit unabhängiger Referenz oder für drei 2-Draht-Sensoren mit gemeinsamer Referenz verwendet werden.
| 4-Draht isolierter Eingang |
2-Draht isolierter Eingang |
2-Draht mit gemeinsamer Referenz |
|
| DT80 | 100 | 200 | 300 |
| DT85 | 320 | 640 | 960 |
Einfacher Anschluss

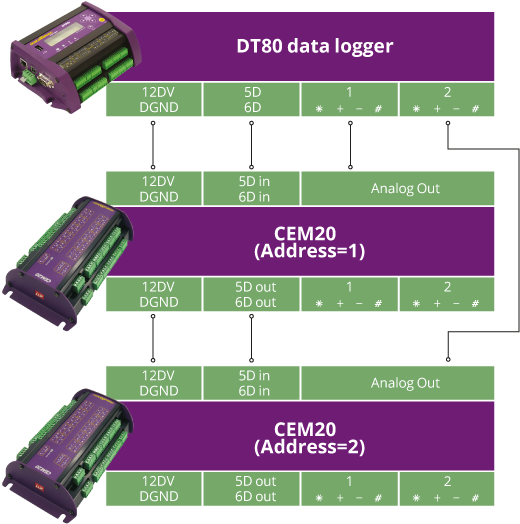

Der Anschluss eines Kanalerweiterungsmoduls an einen Datenlogger ist sehr einfach. Die Versorgung des CEM20 erfolgt über den 12V-Ausgang des Datenloggers. Der Analogausgang des CEM20 wird direkt mit einem Analogeingang des Loggers verbunden.
Solide Konstruktion
Die Konstruktion des CEM20 ist ähnlich zu den robusten Datenloggern der DT80/85-Serie. Das Gehäuse ist aus anodisierten Aluminiumprofilen mit pulverbeschichteten Endplatten aus Stahlblech. Steckbare Schraubklemmen sorgen für Flexibilität bei Installation und Wartung.
Kompatibilität
Das CEM20-Modul ist kompatibel zu allen DT80- und DT85-Varianten der Serie 2 und neuer.
