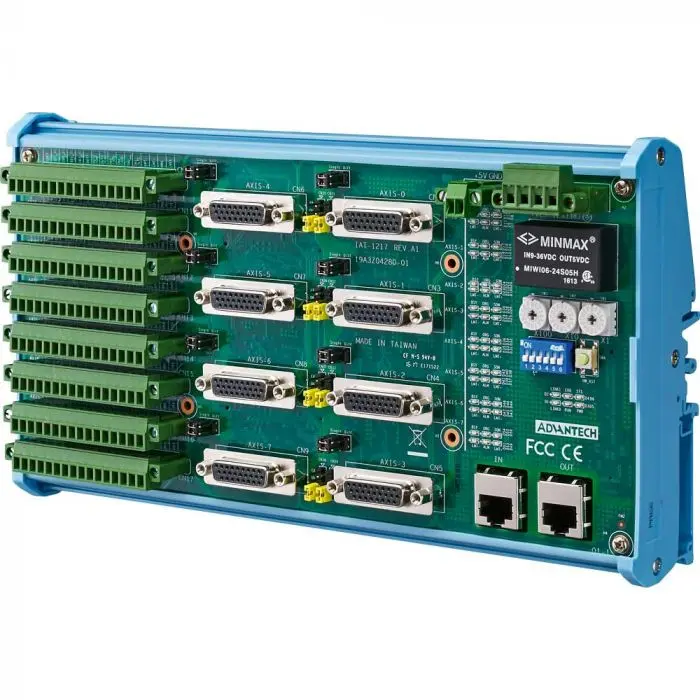

AMAX-3285IO: 8-Achsen-EtherCAT-Motion-Slave-Module mit 16DI / 16DO-Erweiterung

Das AMAX-3285IO von Advantech ist ein 8-Achsen-EtherCAT-Motion-Slave-Modul, das Bewegungsinterpolation, Achsensynchronisation und kontinuierliche Konturierung unterstützt. Es bietet die Möglichkeit, Schrittmotorantriebe und Servomotorantriebe mit CW / CCW- und Impuls-/Richtungsschnittstellen an EtherCAT-Netzwerke anzuschließen, die vom Advantech EtherCAT-Master PCI-1203 gesteuert werden.

Der AMAX-3285IO verfügt über offene Rahmenkonstruktionen für die horizontale Platzierung und einen auf der Platine montierten Schnittstellenanschluss. Advantech bietet außerdem eine gemeinsame Motion-API-Bibliothek, ein grafisches Dienstprogramm und benutzerfreundliche Beispiele, um den Programmieraufwand zu verringern und die Konfiguration und Diagnose zu vereinfachen.

Produkteigenschaften

• 5 MHz, 8-Achsen-Impulsausgang
• Der Encodereingang beträgt 10 MHz für den 4xAB-Modus und 2,5 MHz für den CW / CCW-Modus
• BoardID ist umschaltbar
• Gut sichtbare LED-Anzeigen
• Direktes Kabel zum Servoantrieb, um während der Installation Platz auf der Klemmenleiste zu sparen
• Horizontale Installation für Servo- oder Schrittmotortreiber
• Geeignet für die DIN-Schienenmontage
• Programmierbarer Interrupt
• Speicherpuffer (10K Punkte) für die in DSP entworfene Trajektorienplanung
• 2-Achsen-Positionsvergleich Triggerung bis zu 100 KHz und Speicherpuffer bis zu 100 K Punkte
• Unterstützt den Portalmodus durch Impulsfolge-Steuerung mit halbgeschlossenem Regelkreis
• RDY / LTC-dedizierte Eingangskanäle und SVON / CMP / CAM-DO / ERC
• Ausgangskanäle sind für allgemeine Ein- und Ausgabezwecke umschaltbar
