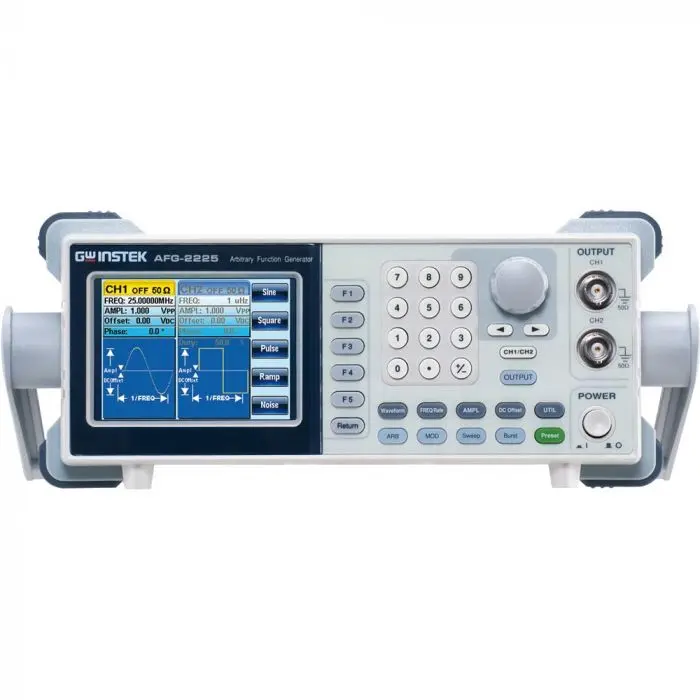

AFG-2225: Arbiträrer Zweikanal-Funktionsgenerator, Frequenzbereich 1Hz – 25MHz

GW Instek führt das AFG-2225 ein, seinen ersten grundlegenden Doppelkanal-Arbiträr-Funktionsgenerator mit überlegenen Funktionen in seiner Klasse. Beide Kanäle haben dieselben Eigenschaften und eignen sich für Anwendungen mit zwei Signalen wie Differenzial- oder IQ-Signalübertragung. Das herausragend Preis-/Leistungsverhältnis macht das AFG-2225 zu einem praktischen Instrument, das den Entwicklungsprozess beschleunigt.

Zu den Hauptfunktionen beider Kanäle gehören: 10-Vpp-Ausgangsamplitude; 25-MHz-Frequenzbandbreite mit 1 uHz Auflösung; integrierte Sinus-, Rechteck-, Rampen- (Dreieck-) und Rausch-Wellenformen. Das bis zu 1 % - 99 % einstellbare Tastverhältnis der Rechteckwellenform kann als Impulssignalquelle verwendet werden. Für die frei wählbare Wellenform kann der Benutzer die 66 integrierten Wellenformen bearbeiten oder eine ganz neue erstellen. Zudem enthält das AFG-2225 Funktionen für AM-/FM-/PM-/FSK-/SUM-Modulation, Sweep, Burst und Frequenzzähler, die in verschiedenen Kommunikationsbereichen angewandt werden können.

Zusätzlich zu der intuitiven und benutzerfreundlichen Benutzerschnittstelle zeigt die 3,5-Zoll-Farb-LCD-Anzeige umfassende Bedienungsinformationen an, einschließlich der tatsächlichen am Ausgang dargestellten Wellenform. Über die USB-Host- und -Geräteschnittstellen kann das AFG-2225 an andere Geräte angeschlossen werden, wodurch die Flexibilität der Wellenformerzeugung für praktischere Anwendungen genutzt werden kann. Mit dem Anschluss an die Digitalspeicher-Oszilloskope (DSO) der GDS-Reihe von GW Instek können die gewünschten Wellenformen aufgenommen und rekonstruiert werden. Der Benutzer kann auch PC-Software für frei wählbare Wellenformen verwenden, um die Wellenform zu bearbeiten und dann direkt an das AFG-2225 zu übertragen oder die Wellenform auf einem Flash-Speicher zu speichern und dann an das AFG-2225 zu übertragen.

Produkteigenschaften

• Großer Frequenzbereich von 1 μHz bis 25 MHz (Sinus-/Rechteckwelle)
• Auflösung von 1 μHz im vollen Bereich
• Integrierter Standard 120 MSa/s, 10 Bit, 4000 Punkte Arbiträr-Funktionen für beide Kanäle
• Echter Doppelkanal-Ausgang, K2 hat dieselben Merkmale wie K1
• Koppeln, Tracking, Phasenoperationen des Doppelkanals werden unterstützt
• Zwischen 1 % - 99 % einstellbaresTastverhältnis der Rechteckwellenform
• Hochauflösendes Farb-TFT-LCD Display mit benutzerfreundlicher Benutzerschnittstelle
• Mehrere Bearbeitungsverfahren zur einfachen Bearbeitung frei wählbarer Wellenformen
• Integrierte AM-/FM-/PM-/FSK-/SUM-Modulation, Sweep, Burst und Frequenzzähler
• Über die USB-Host- und -Geräteschnittstelle für Fernsteuerung und Wellenformbearbeitung
