MSO5000HD-Serie: High-Definition Mixed-Signal-Oszilloskope mit bis zu 1 GHz und 16-Bit-ERES

Die Mixed-Signal-Oszilloskope der MSO5000HD-Serie von UNI-T vereinen eine hohe Messgenauigkeit mit vielfältigen Analysefunktionen und eignen sich ideal für Entwicklung, Fehlersuche und Labor. Aufgrund der 12-Bit-Auflösung und der digitalen Auflösungserweiterung (ERES) bis 16 Bit liefern die Geräte sehr detailreiche Signaldarstellungen und ermöglichen präzise Messungen auch bei komplexen Signalen. Die Serie umfasst die Modelle MSO5034HD, MSO5054HD und MSO5104HD mit Bandbreiten von 350 MHz bis 1 GHz, einer maximalen Abtastrate von bis zu 5 GSa/s sowie einer Speichertiefe von bis zu 500 Mpts. Vier analoge Kanäle werden mit 16 digitalen Kanälen ergänzt, womit sich sowohl analoge als auch digitale Signale gleichzeitig analysieren lassen. Zusätzlich bieten die Oszilloskope umfangreiche Trigger- und Dekodierfunktionen für gängige serielle Protokolle sowie eine intuitive Bedienung über ein modernes 10.1-Zoll-Touchdisplay. Hinzu kommen umfangreiche Analysefunktionen wie Spektrum- und Leistungsanalyse, Histogramme, Wellenformaufnahme sowie Such- und Navigationsfunktionen. Zudem bietet die Oszilloskop-Serie umfangreiche mathematische Messfunktionen an. Neben der Bedienung über das Frontpanel  am Gerät ist auch die Fernbedienung bzw. Steuerung per PC-Software möglich. Mit diesen Eigenschaften eignet sich die MSO5000HD-Serie besonders für Anwendungen in der Embedded-Entwicklung, Leistungselektronik, Kommunikationstechnik sowie im Automotive-Bereich, in denen eine präzise und zuverlässige Signalanalyse erforderlich ist.

Produkteigenschaften:

• 12 Bit vertikale Auflösung mit bis zu 16 Bit ERES: Hohe Messgenauigkeit und detaillierte Signalabbildung
• Analoge Bandbreite von 350 MHz bis 1 GHz, je nach Modell: Geeignet für breiten Anwendungsbereich
• Analoge Echtzeit-Abtastrate bis zu 5 GSa/s: Präzises Erfassen schneller Signalverläufe
• 4 analoge + 16 digitale Kanäle (MSO): Gleichzeitige Messung mehrerer Signale
• Speichertiefe bis zu 500 Mpts: Lange Signalaufzeichnungen mit hoher Detailauflösung
• Funktions-/Arbiträrgenerator: Sinus bis 50 MHz, Arbiträr bis 5 MHz

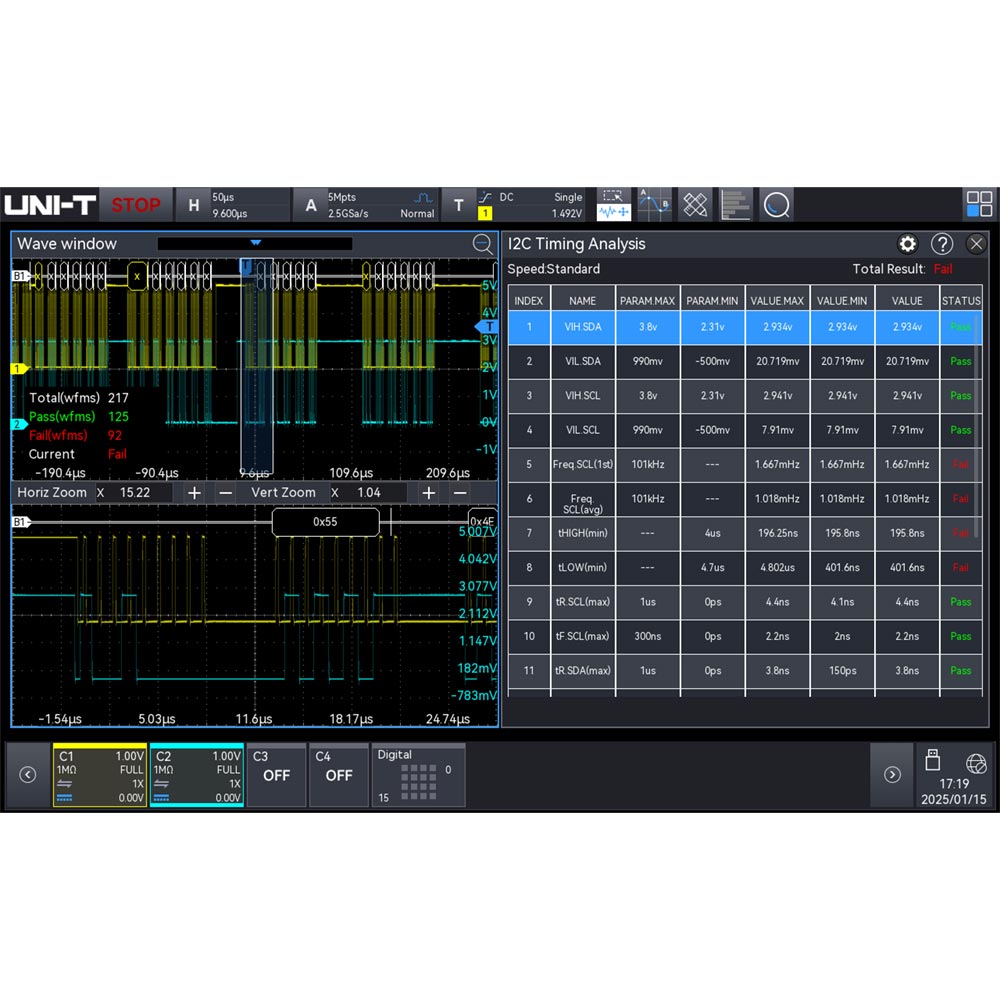

• Timing-Analyse (Zeitparameteranalyse, Option): I²C, SPI, CAN, I²S
• Ultra Phosphor 3.0 (Anzeige-/Erfassungs- und Verarbeitungstechnologie, 8-Kanal-Parallelanzeige, bis zu 20 Gbps Processing) + 10,1" kapazitiver Touchscreen (1280 × 800) mit Multi-Touch-Gesten
• Aufzeichnen von Wellenformen: bis zu 800.000 wfms/s (Sequenzmodus: 1.500.000 wfms/s)
• Erweiterte Triggerfunktionen: Präzises Erfassen spezifischer Signalereignisse
• 56 Messfunktionen: Schnelle Analyse und Auswertung von Signalen
• integrierte Funktionen: Digital-Oszilloskop, Spektrum- und Protokollanalysator, digitales Voltmeter, hochpräziser Frequenzzähler; optional Logik-, Bode-Plot- und Power-Analysator
• Schnittstellen: USB Host, USB Device, LAN, ext. Trigger, AUX Out (Trig. Out, Pass/Fail, DVM), Gen. Out, HDMI
• Serielle Protokollanalyse (Trigger & Dekodierung): RS-232/422/485/UART, I²C, SPI, CAN, LIN; weitere Protokolle optional

Die Modelle im Überblick:

• MSO5034HD: High-Definition Mixed-Signal-Oszilloskop mit 350 MHz Bandbreite
• MSO5054HD: High-Definition Mixed-Signal-Oszilloskop mit 500 MHz Bandbreite
• MSO5104HD: High-Definition Mixed-Signal-Oszilloskop mit 1 GHz Bandbreite
